Stort og småt om 3D-print og CNC-fræsning
Flere og flere modelleringsopgaver indkorporerer idag en eller anden form for digitalt styret formfremstilling.
Der findes et antal forskellige 3D-print-teknikker, bla. SLA print (Stereolithography Apparatus) til de allerfineste detaljerede småting, hvor en knivskarp laserstråle hærder en flydende monomer - lag for lag, og CNC-fræsning, hvor et computerstyret, fysiske fræsehoved bearbejder en form.
Jeg gennemgår herunder to "Case Stories", hvor digitalt styret formfremstilling har været fuldstændig central i fremstillingsprocessen.
(Fotos: Esben Horn, Søren Buus)
En af de fantastiske tegninger af John Sibbick som fungerede som oplæg for modelarbejdet.
Ferganasaurus model - NaturBornholm 2016
13 meter lang Sauropod

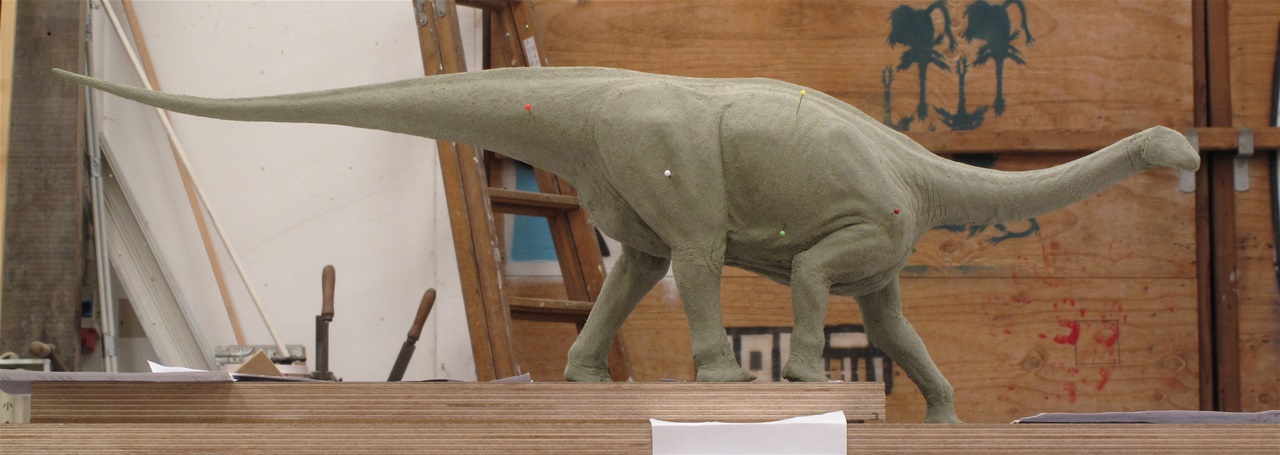

Projektet startede med denne ca. 70cm lange modellervoksfigur modelleret af Stacey Wick fra 10tons.

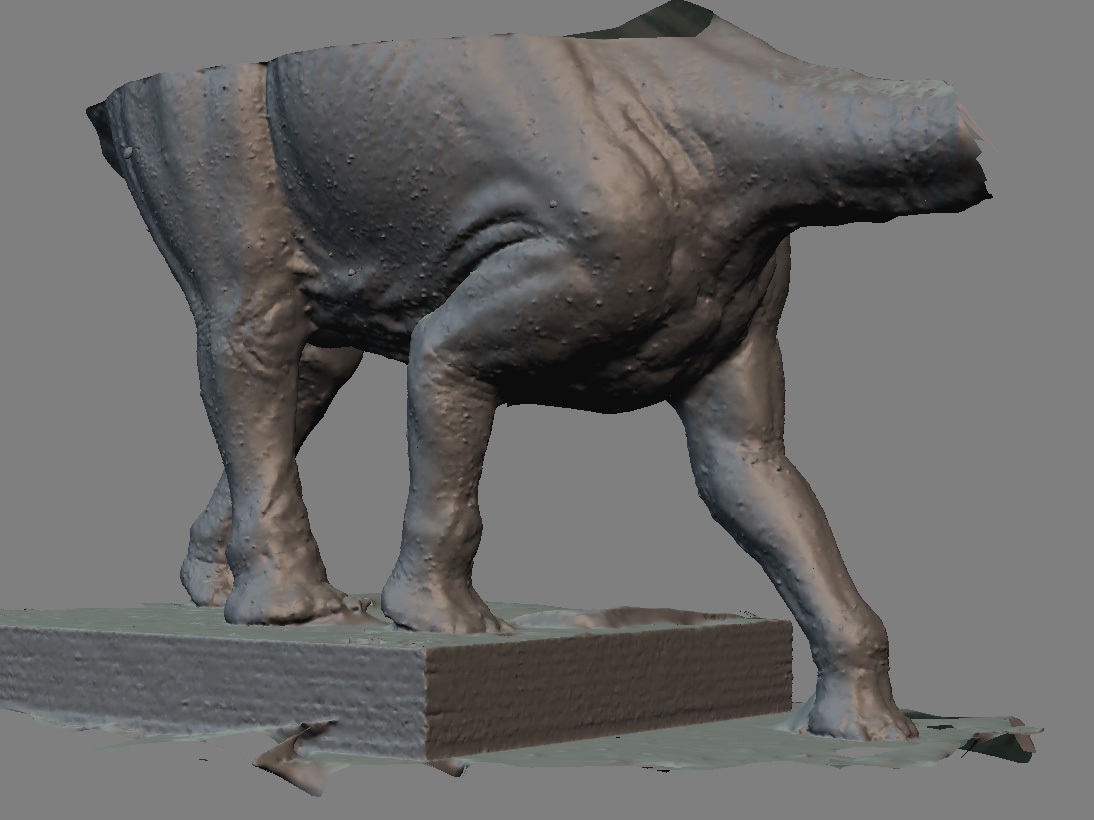

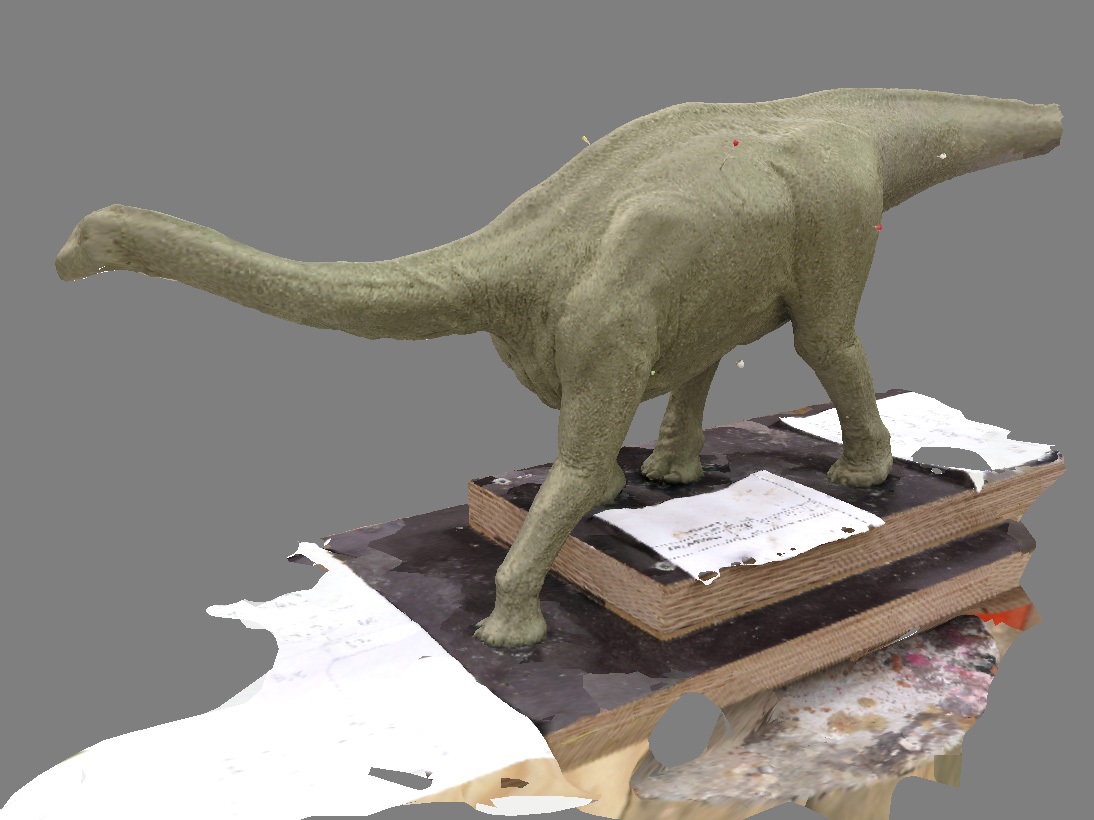

Modellen er her omsat til 3D-model ved at fotografere den fra flere kamerapositioner.

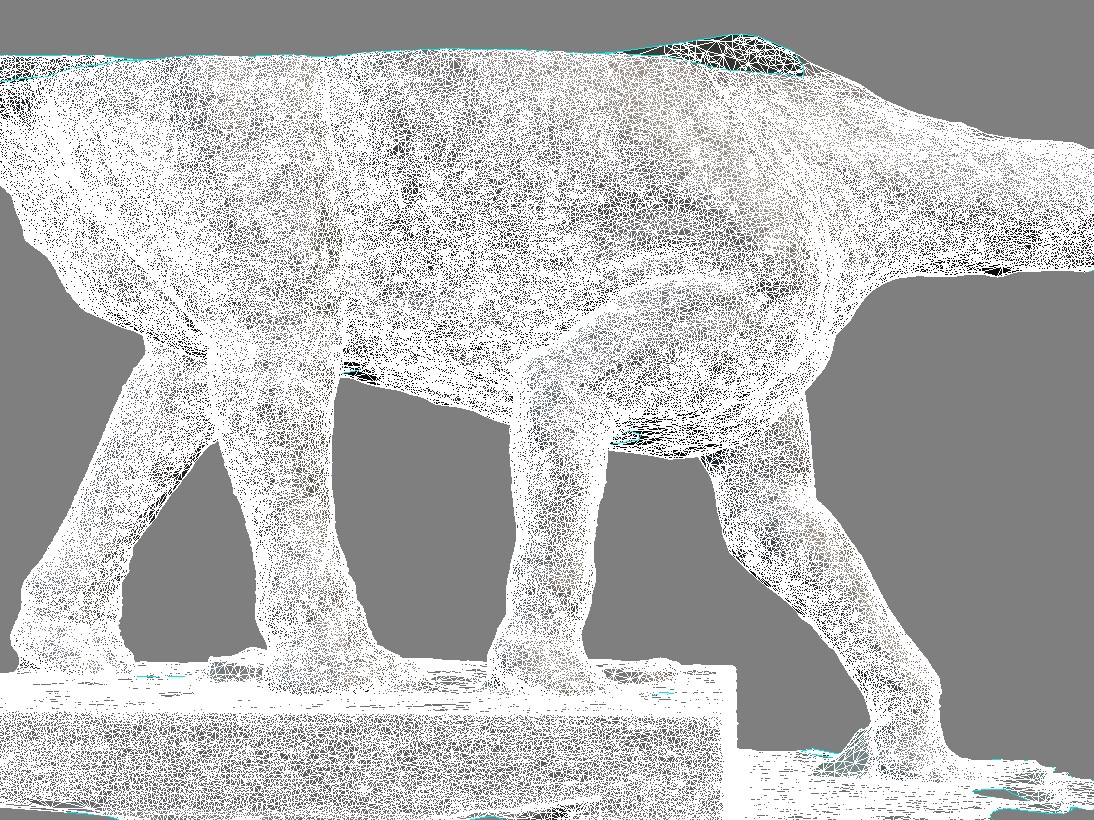

Teknikken - Fotogrammetri - også kaldet "Fattigmands-scan", benytter et...
...avanceret software, der definerer modellens geometri ud fra detaljer i billederne.

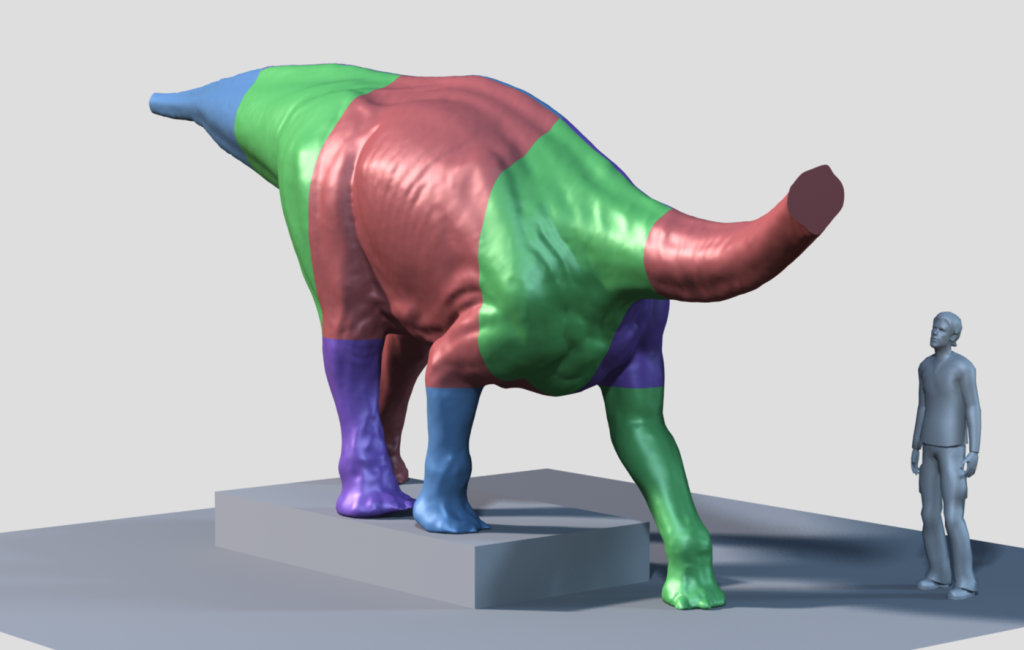

3D-modellen ses her opdelt i mindre blokke, som CNC-fræseren kan håndtere.

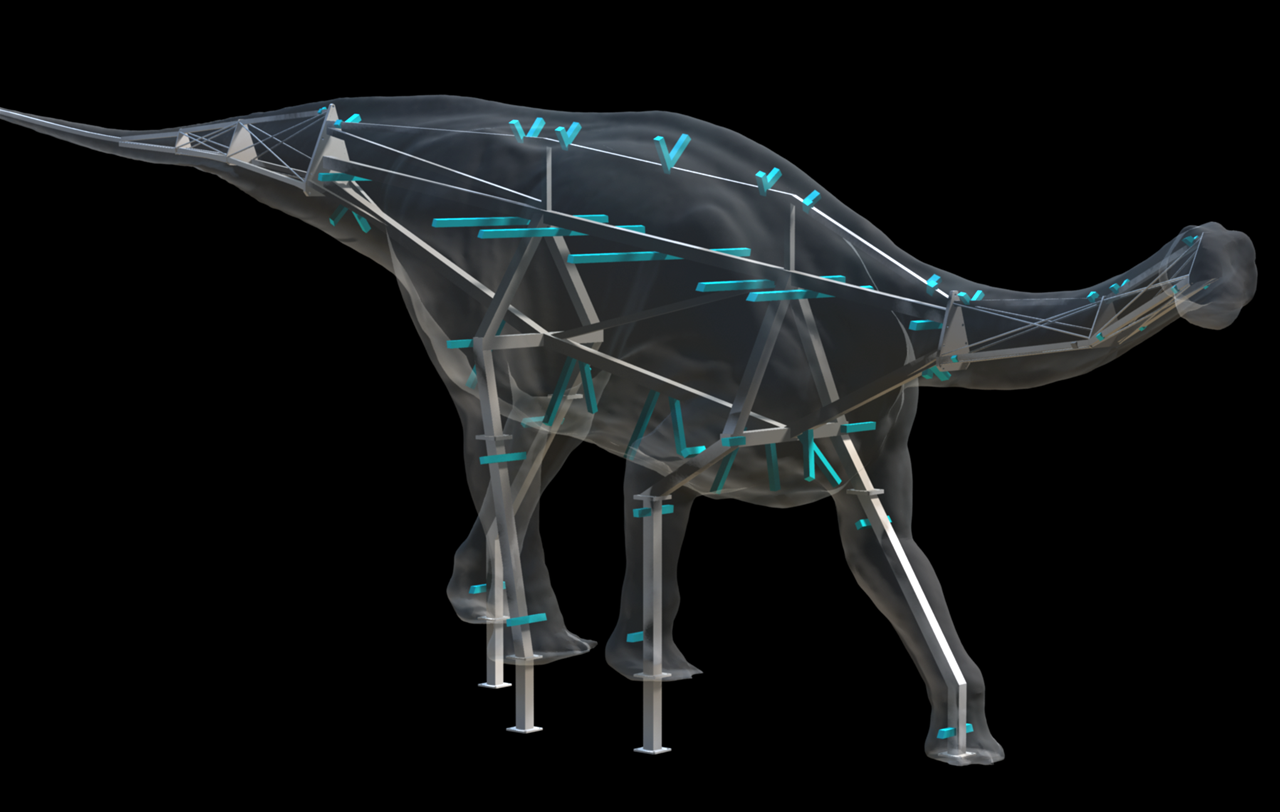

3D-modellen danner udgangspunkt for design af det indvendige, bærende stål-skelet.

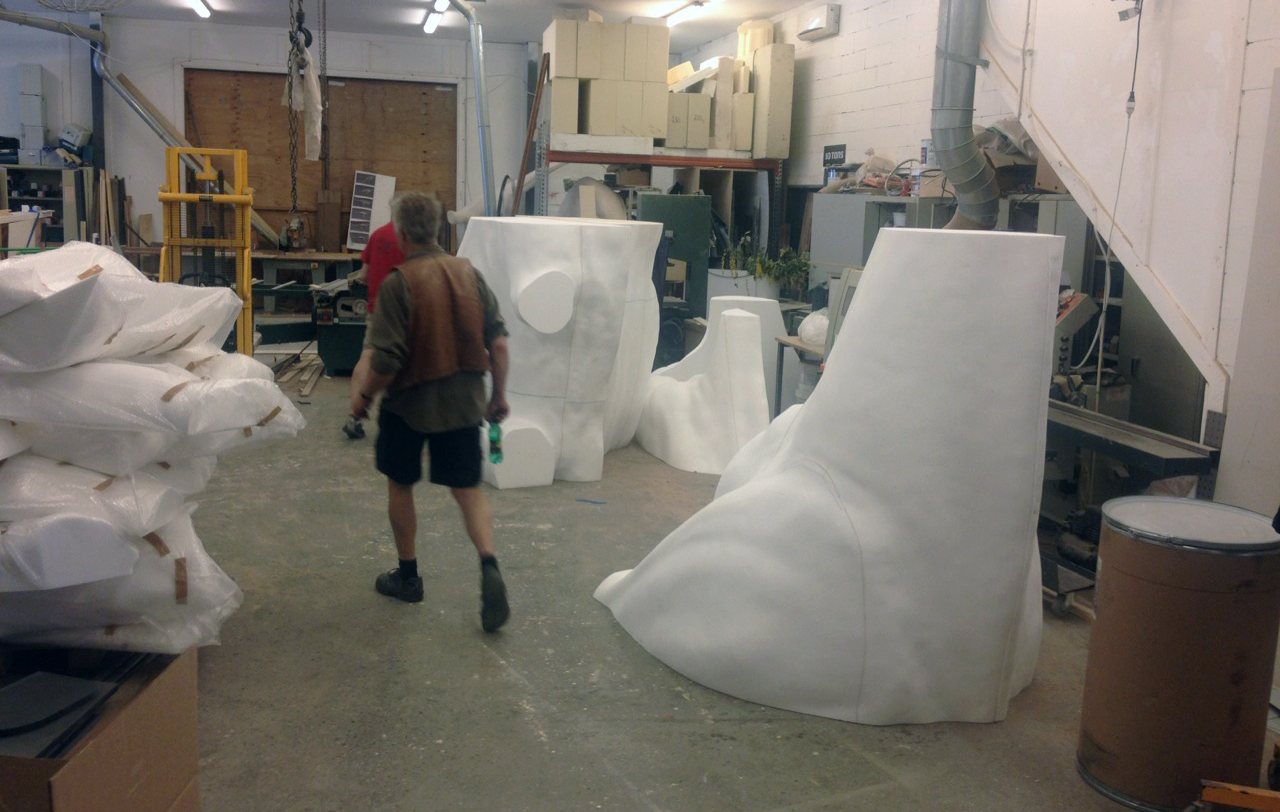

De CNC-fræsede flamingo-forme just ankommet fra Broby i Sverige.
Flamingoblokkene er her dækket af styrkende lag af glasfiberforstærket gips.

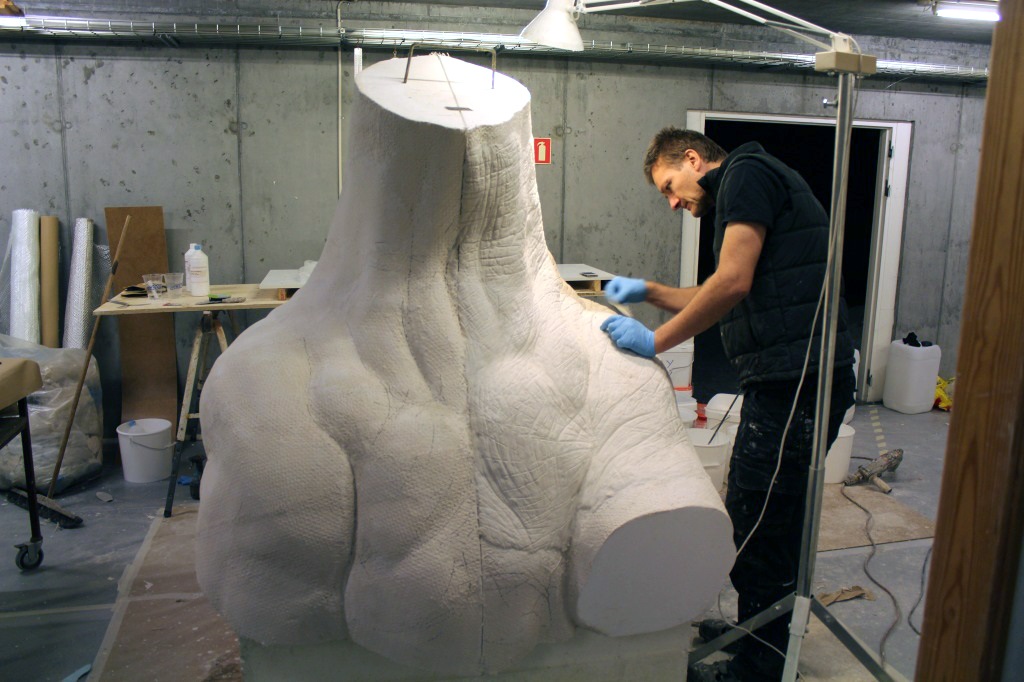

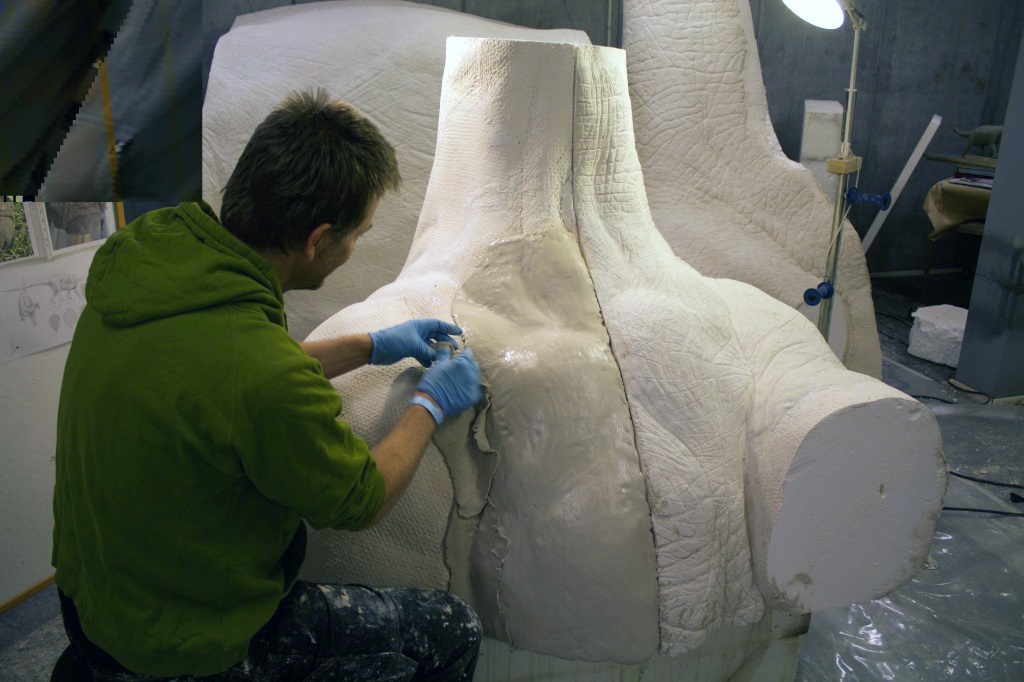

Esben Horn i gang med pålægning af en special-gips, til overfladedetaljeringen.

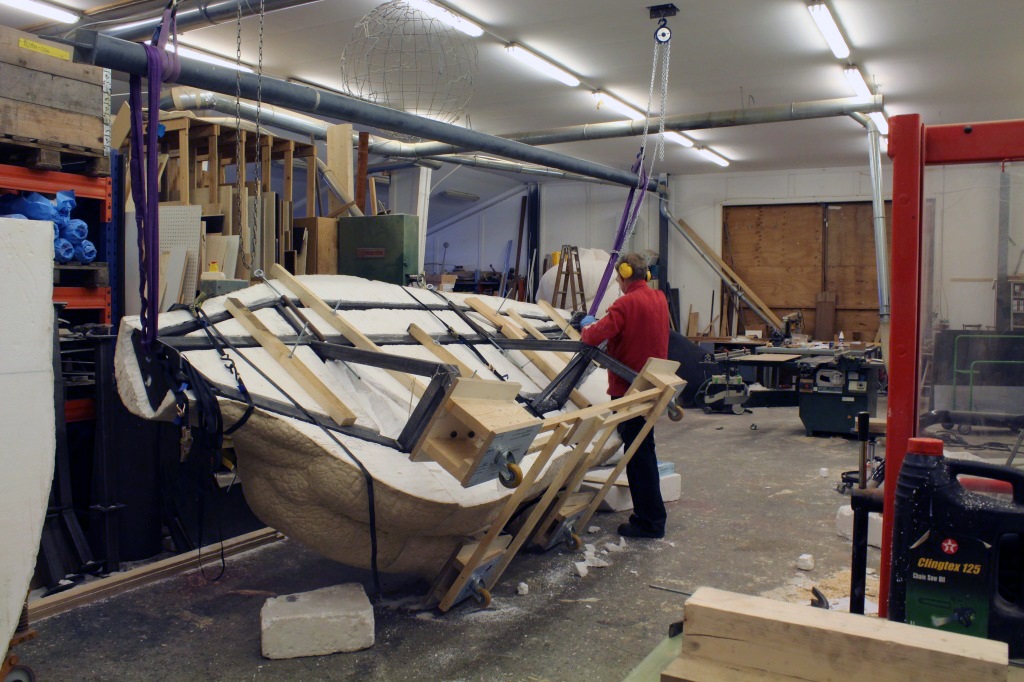

Det færdige stål-skelet er her monteret i dinoens højre side.

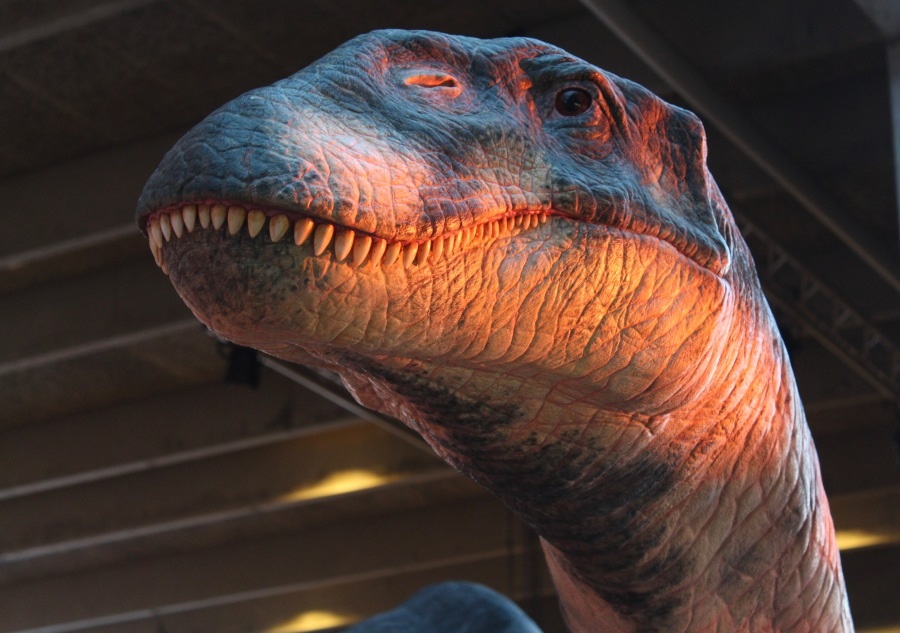

Dinoens hoved - modelleret på helt gammeldags facon af Stacey Wick.

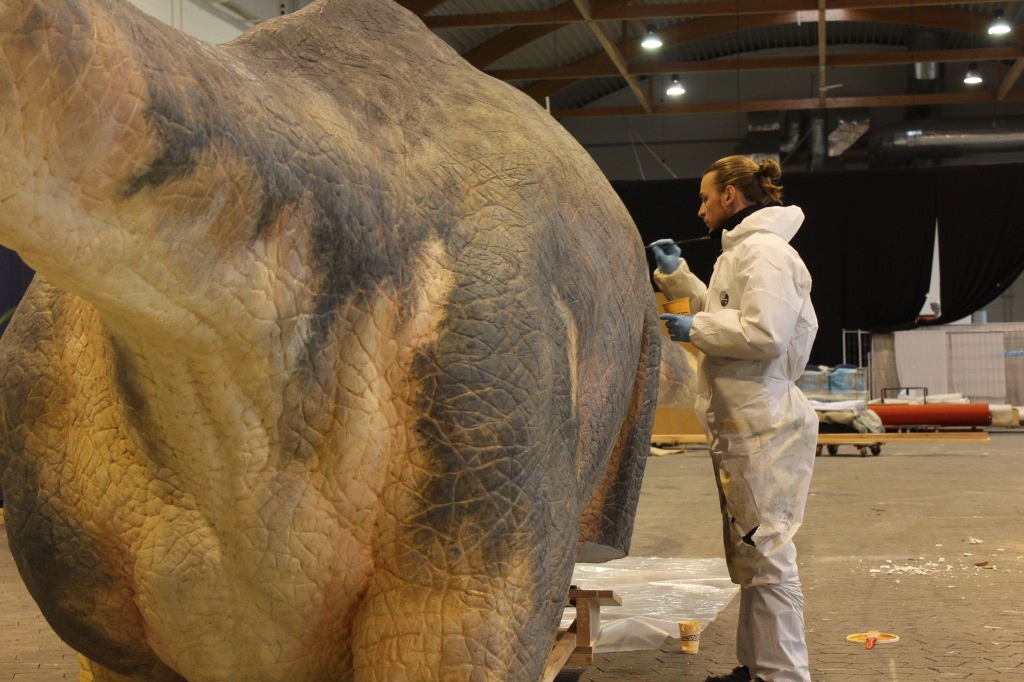

Stacey i gang med den afsluttende farvelægning.

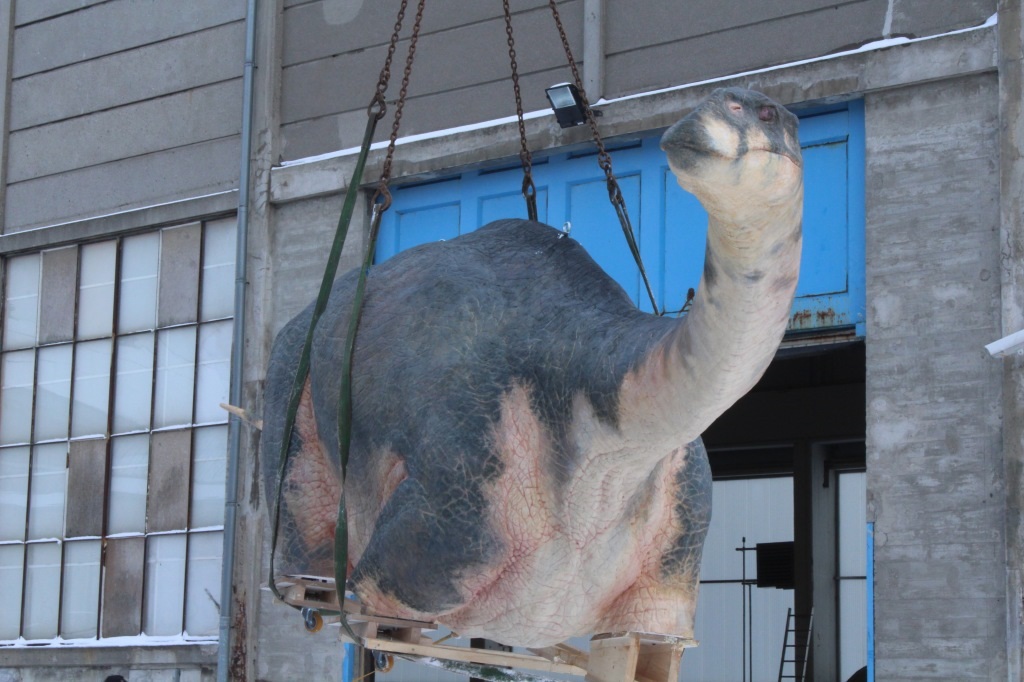

Dinoen ankommer ben-løs til NaturBornholm og løftes af blokvognen.

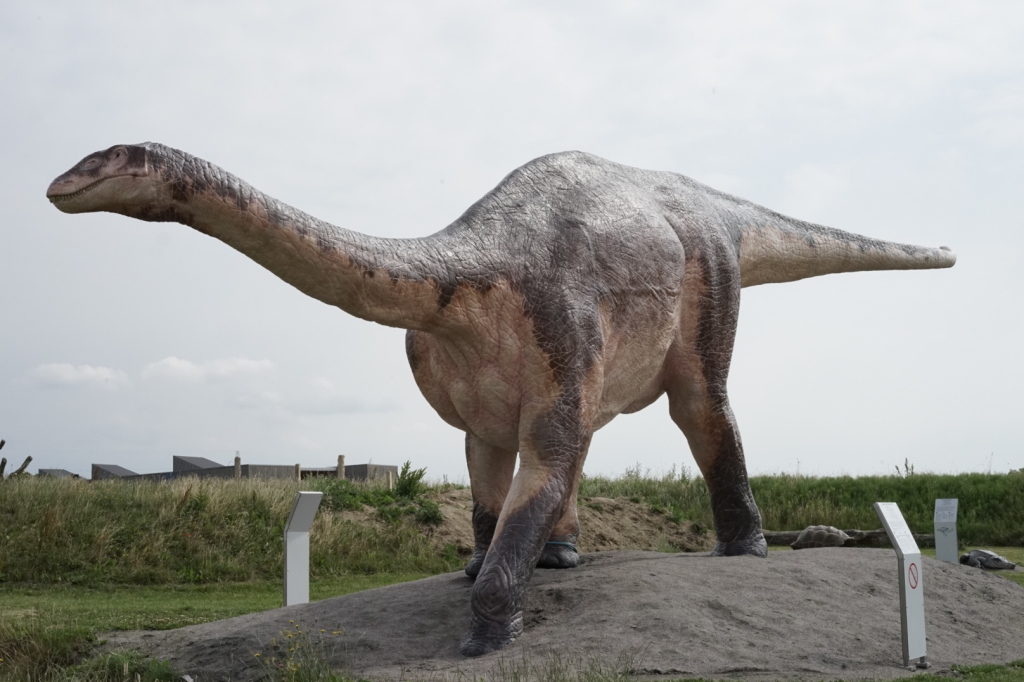

Ikke så snart er Ferganasaurussen installeret på NaturBornholm før den træder ned af sit podie og forlader bygningen via en åben port...
...for herefter majestætisk at bevæge sig ud over de bornholmske vidder og tilsidst forsvinde sporløst i klippeøens dybe skove.
Marella splendens - Lapworth Museum of Geology, Birmingham 2017
20 cm lang model af et forlængst uddødt leddyr (Arthropoda)
Marella Splendens, som levede for 500 millioner år siden, blev højst 2 cm lang, så vores model er i 10 ganges overstørrelse. Modellen skulle derfor fremstå med et af de karakteristika som mange småkravl fremviser - en markant halvgennemsigtighed, hvilket betyder at indvolde, blodårer, mm. anes gennem modellens overfladen.

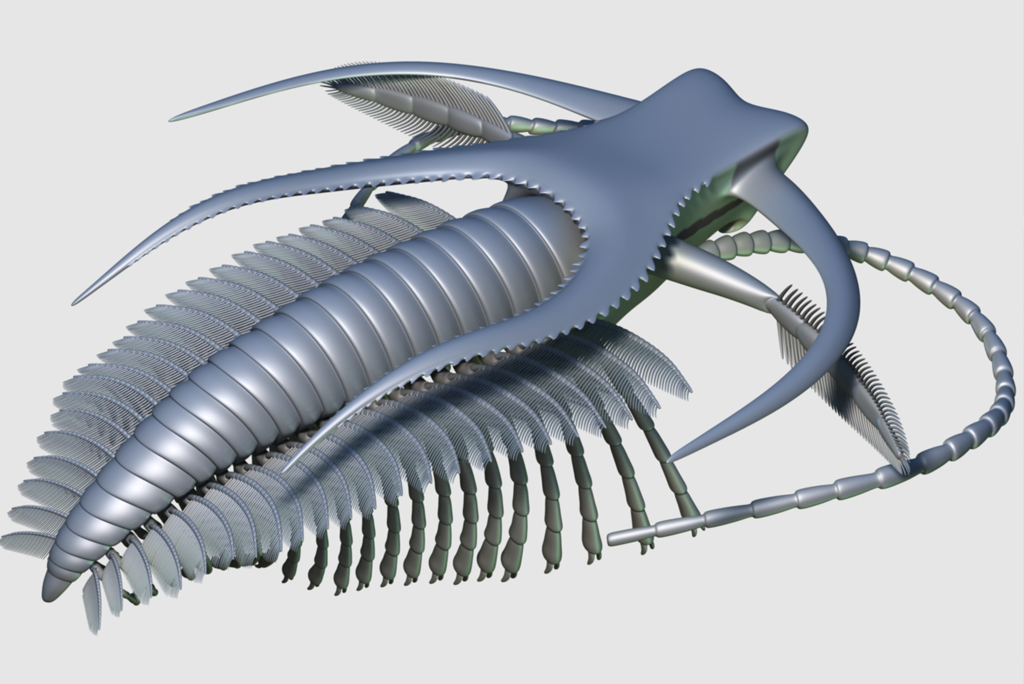

3D-model af Marella'en, som skal SLA-printes i høj opløsning.

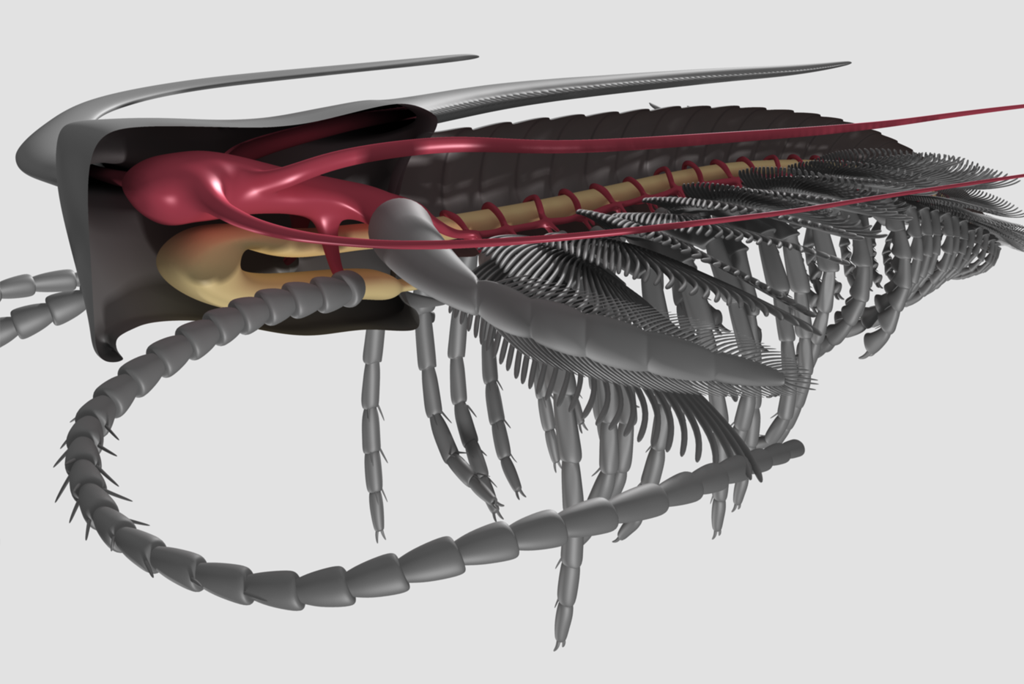

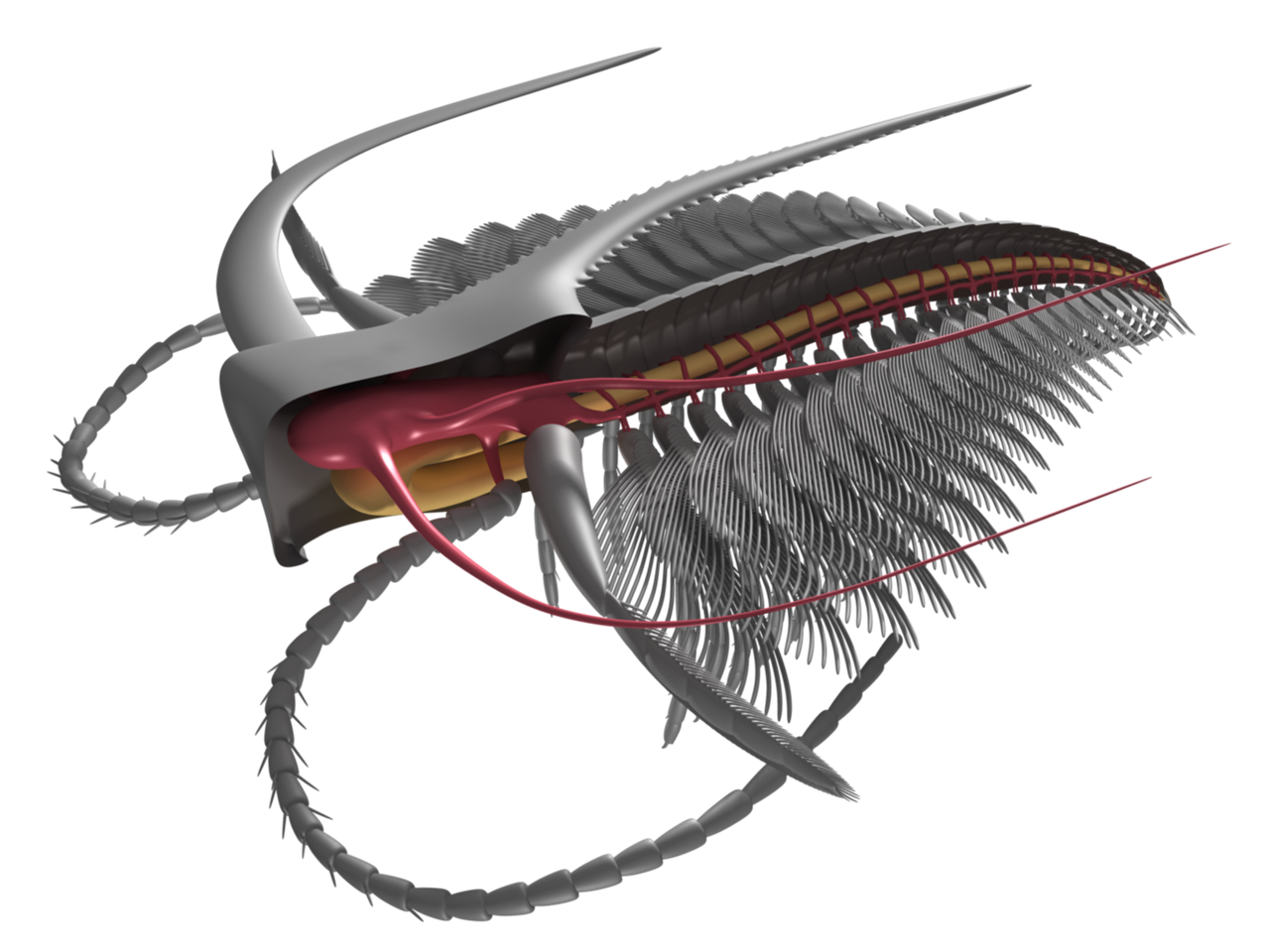

Et snit gennem 3D-modellen viser de indre organer og kredsløb.

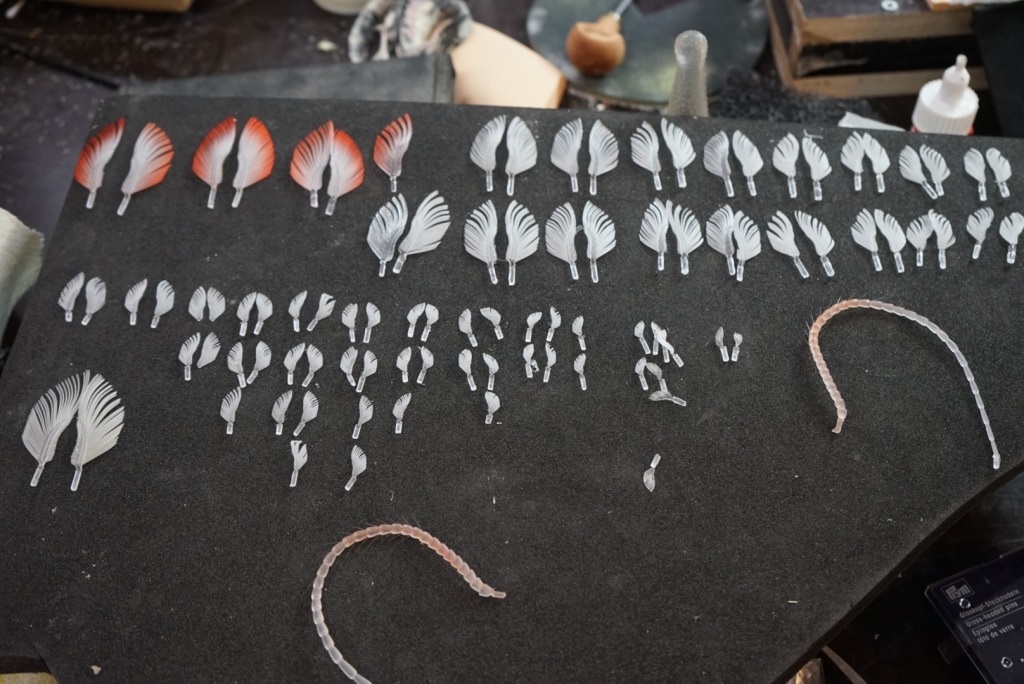

De færdige, SLA-printede gæller og følehorn bemales før montage.
Stacey Wick monterer benene på modellen. Kroppens indvendige dele er støbt ind i en halvgennemsigtig epoxy.

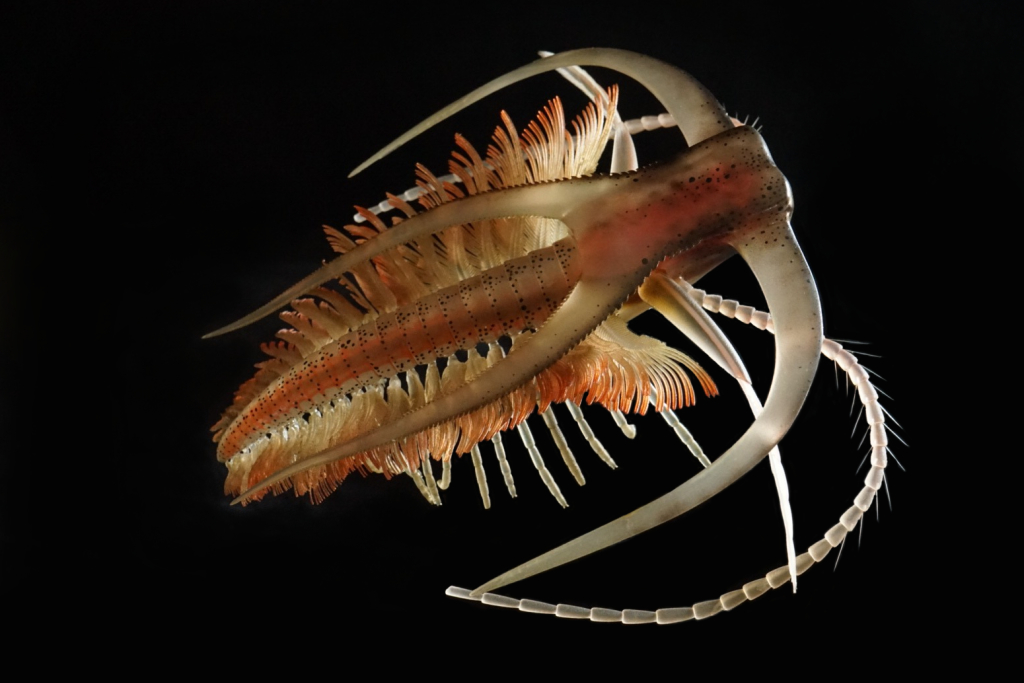

Den færdige model. Man aner antydningsvist blodårer og indre organer gennem overfladen.
