Herlev Hospital  -  Superflex 2018 - ?

BuusGraphics er for tiden involveret i et større udsmykningsprojekt for kunstnergruppen Superflex, som producerer et antal kæmpeskulpturer - frugter og grønsager i overstørrelse udført i fiberbeton - som vartegn i et større byggeri i forbindelse med Herlev Hospital.

Firmaet 10tons v/ Esben Horn bygger de store skulpturer, og jeg er dybt involveret i opgaven at overføre 3D-skannede objekter til formfremstilling og at opfinde og konstruere de indvendige ophængningssystemer i samarbejde med ingeniører, betonstøberi og smede.

(Fotos: Ole Paikjær, Søren Buus)

Jordbærret

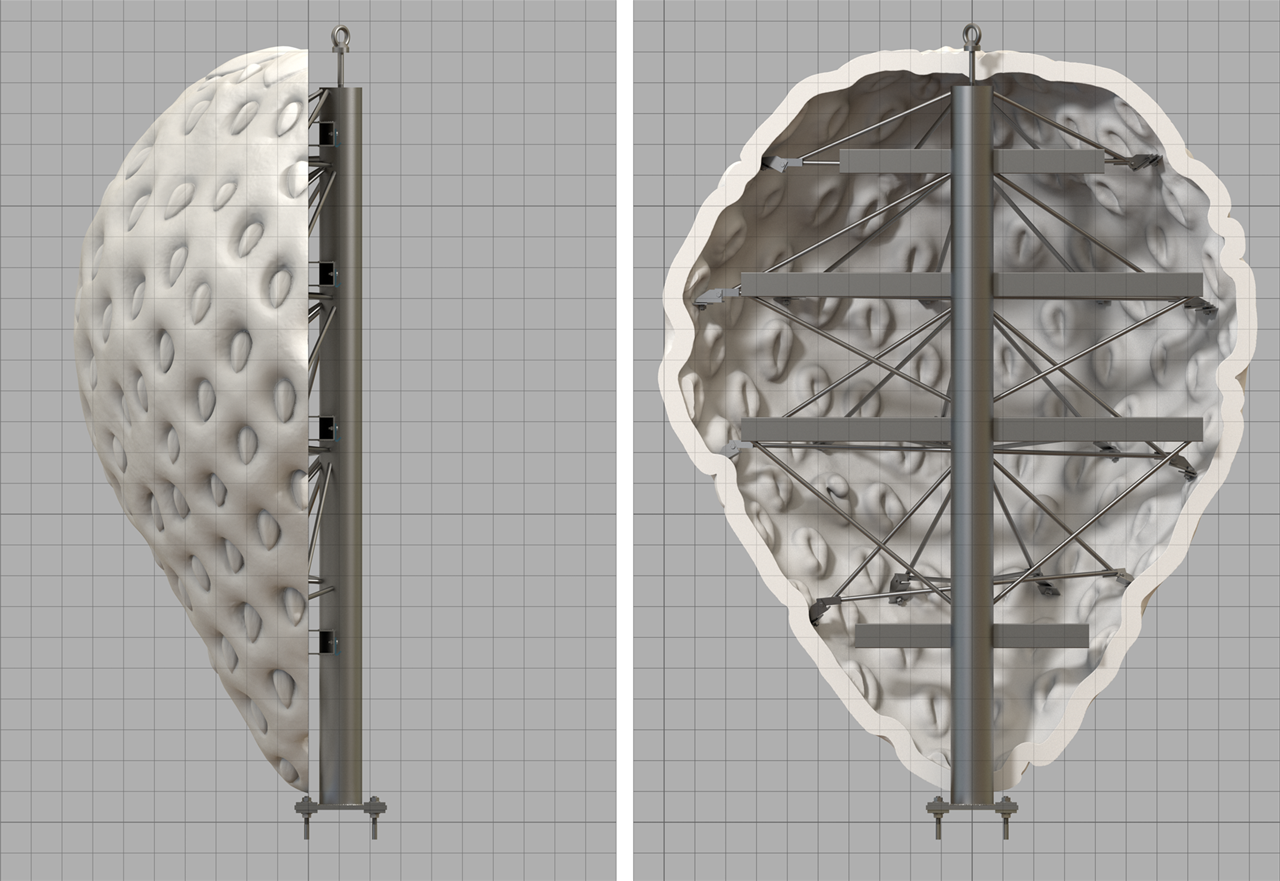

3D-visualisering af det 2½ meter høje, gennemskårne jordbær i hvid fiberbeton.

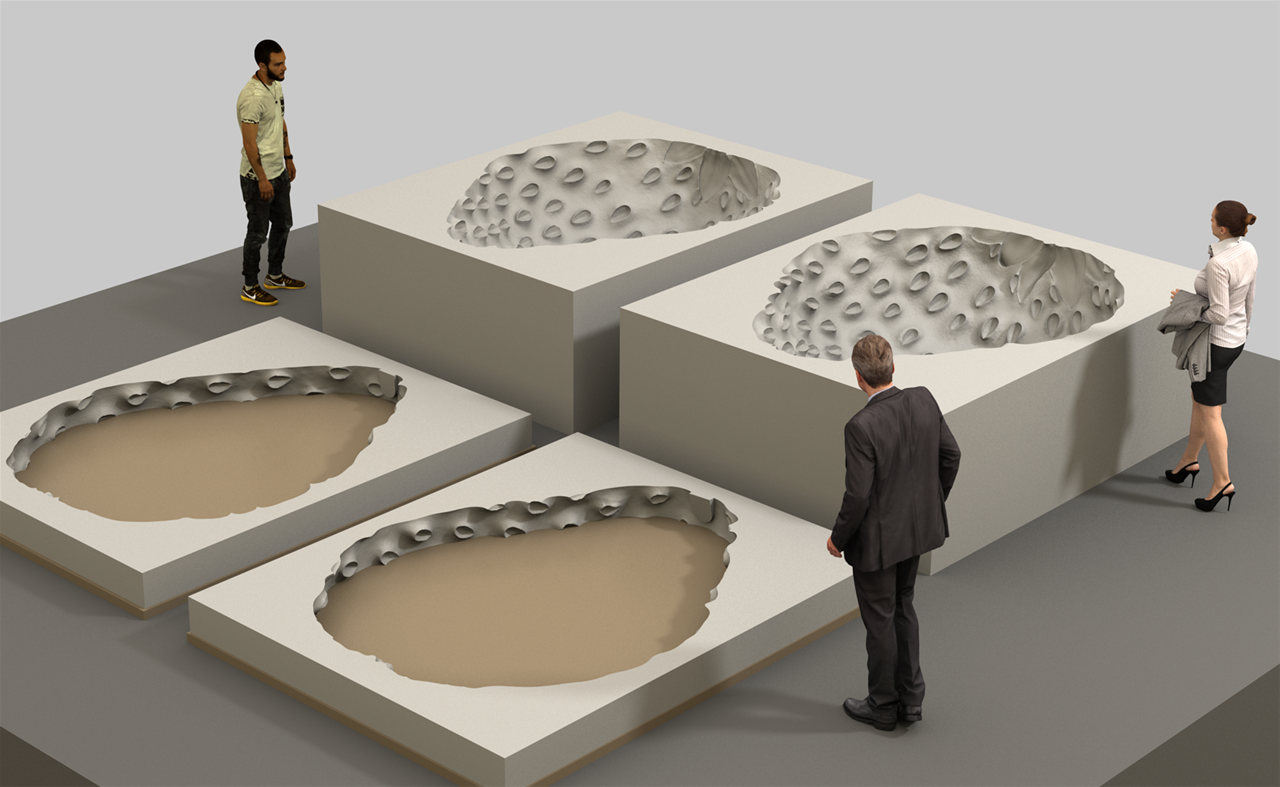

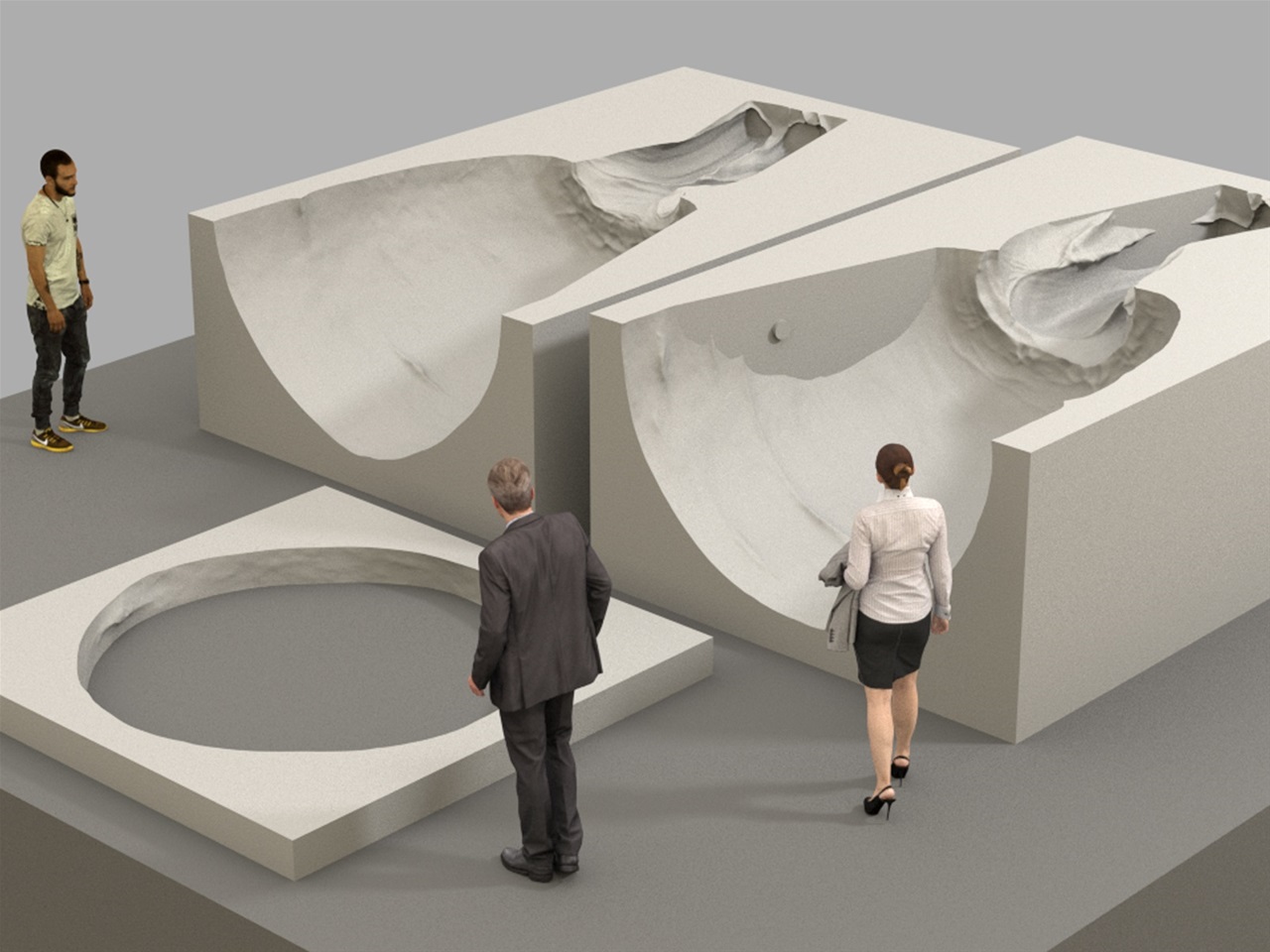

3D-visualisering af de 4 CNC-fræsede forme til fremstilling af jordbærret.

3D-arbejdstegninger til jordbærrets stål-skelet.

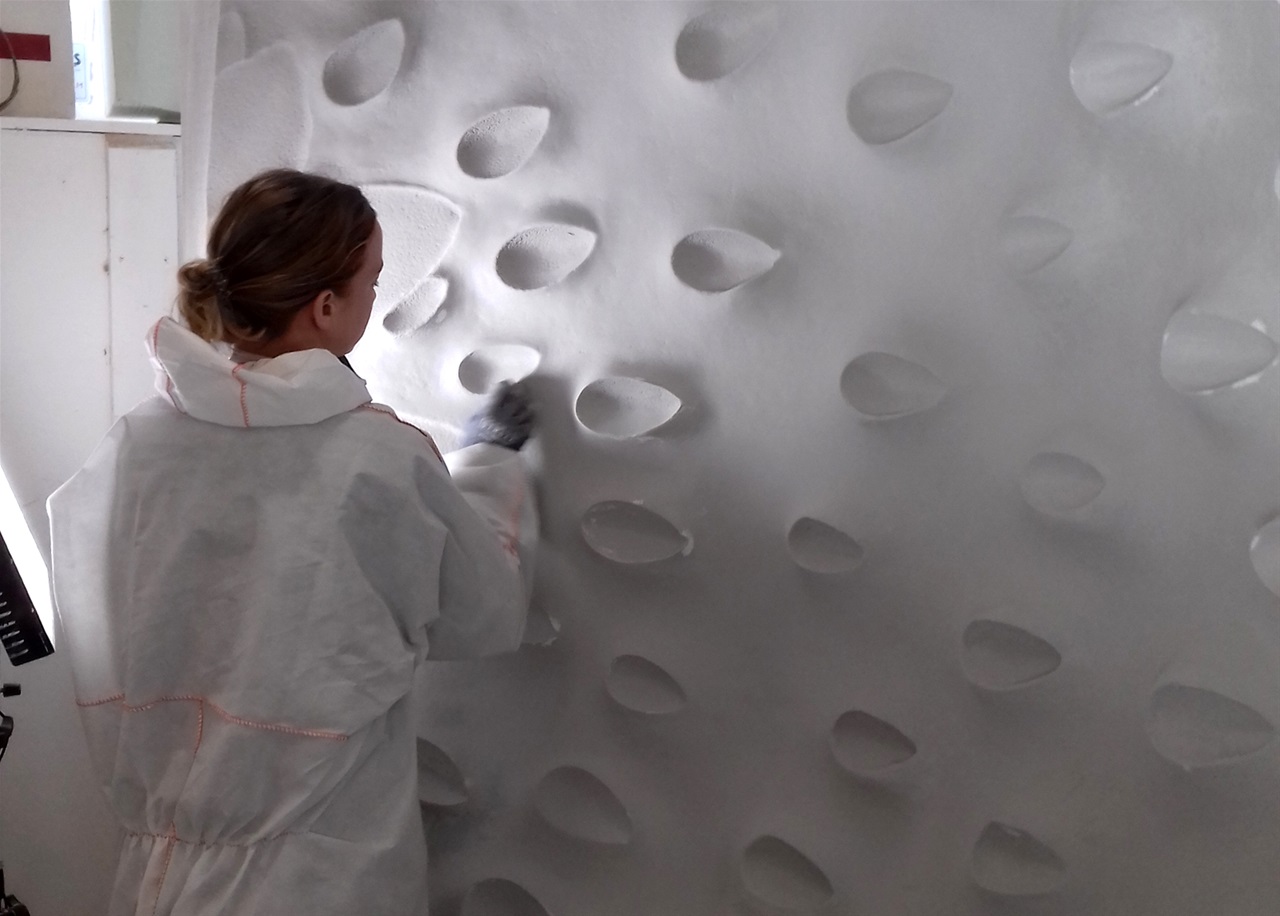

Jordbærrets CNC-fræsede form spartles.

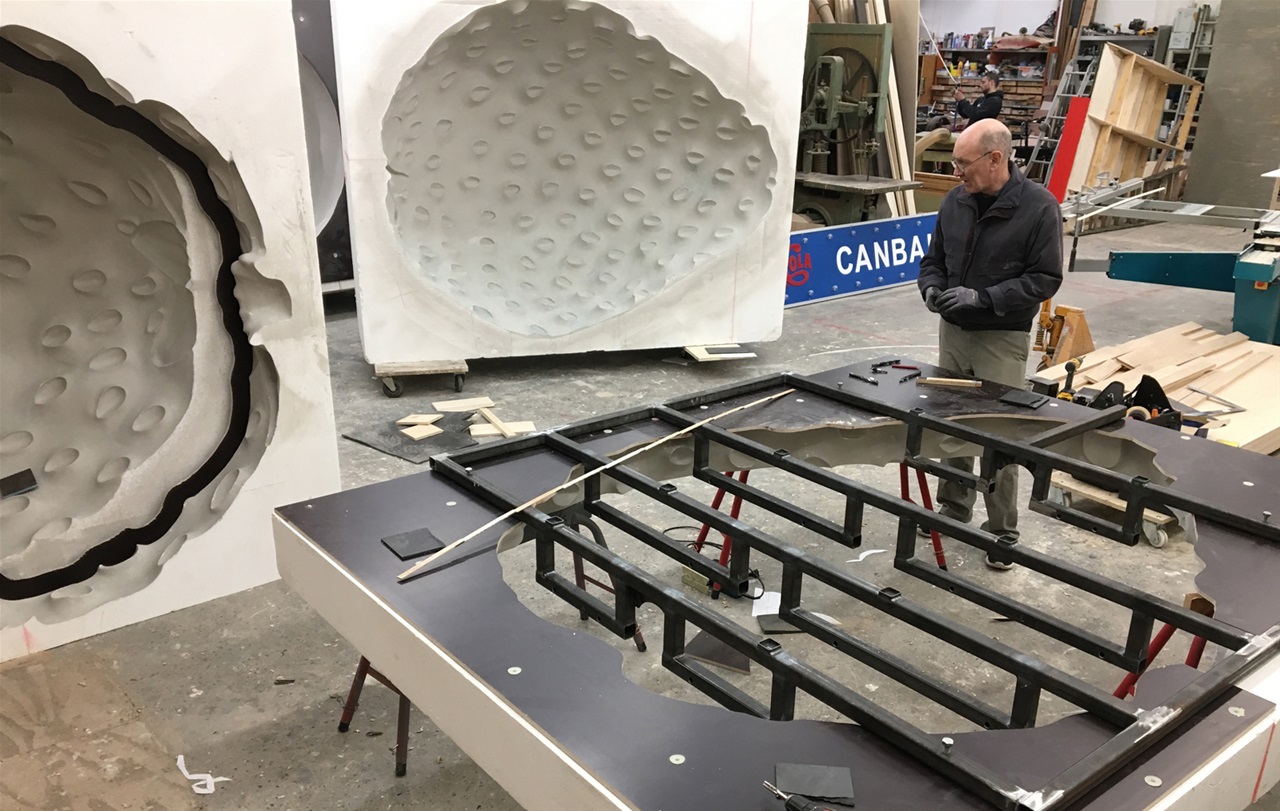

De færdigspartlede jordbærforme på værkstedet i Sydhavnen.

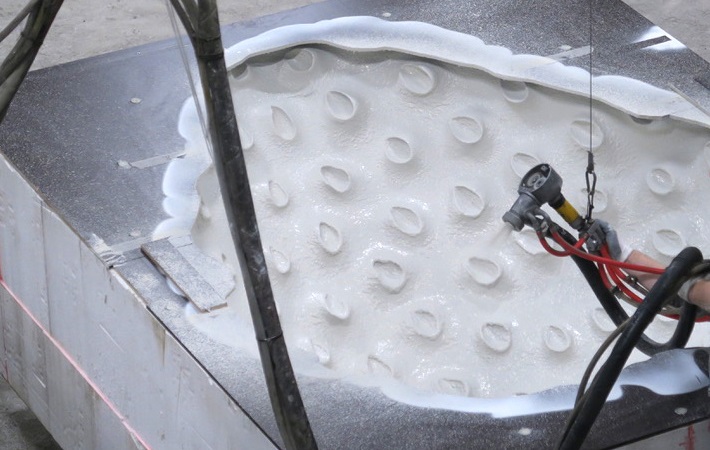

Første lag fiberbeton sprøjtes ind i en af jordbærrets form-halvdele.

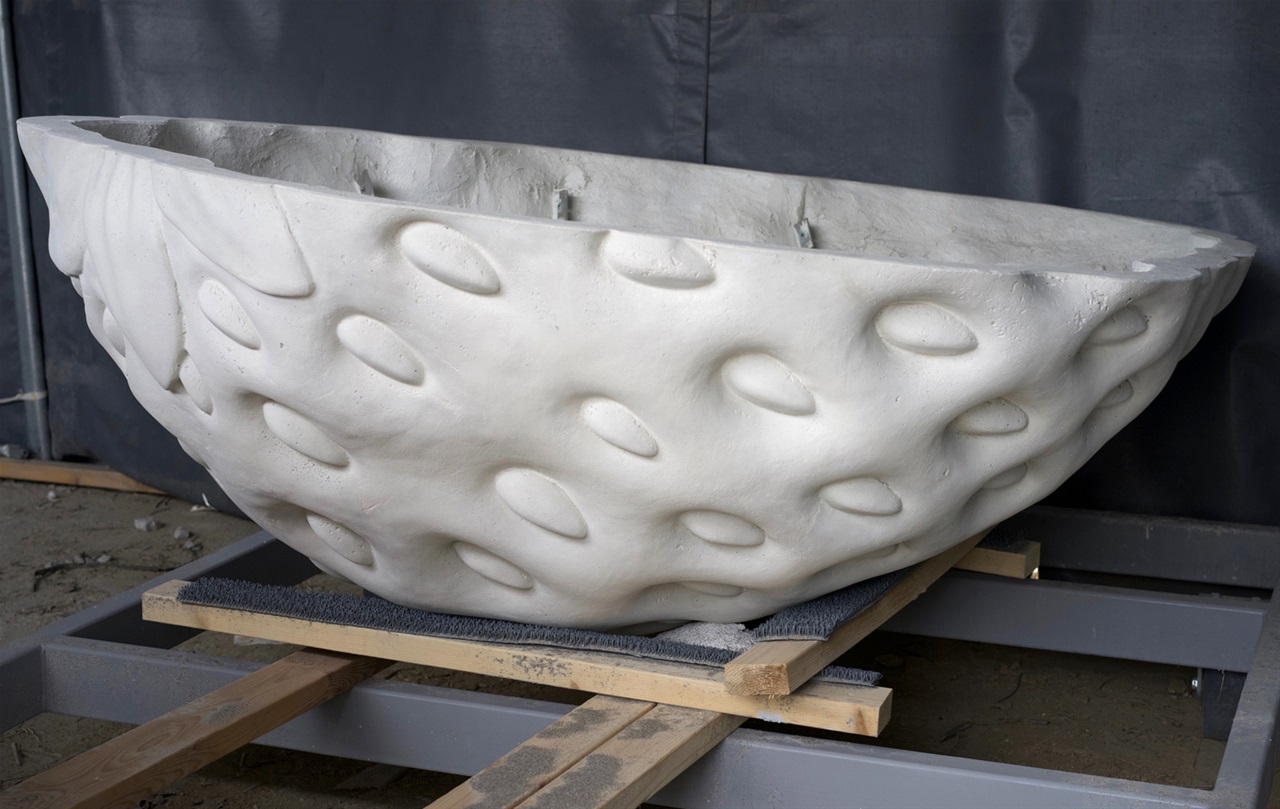

En af jordbærrets halvdele er her taget ud af formen og er klar til den endelige montage.

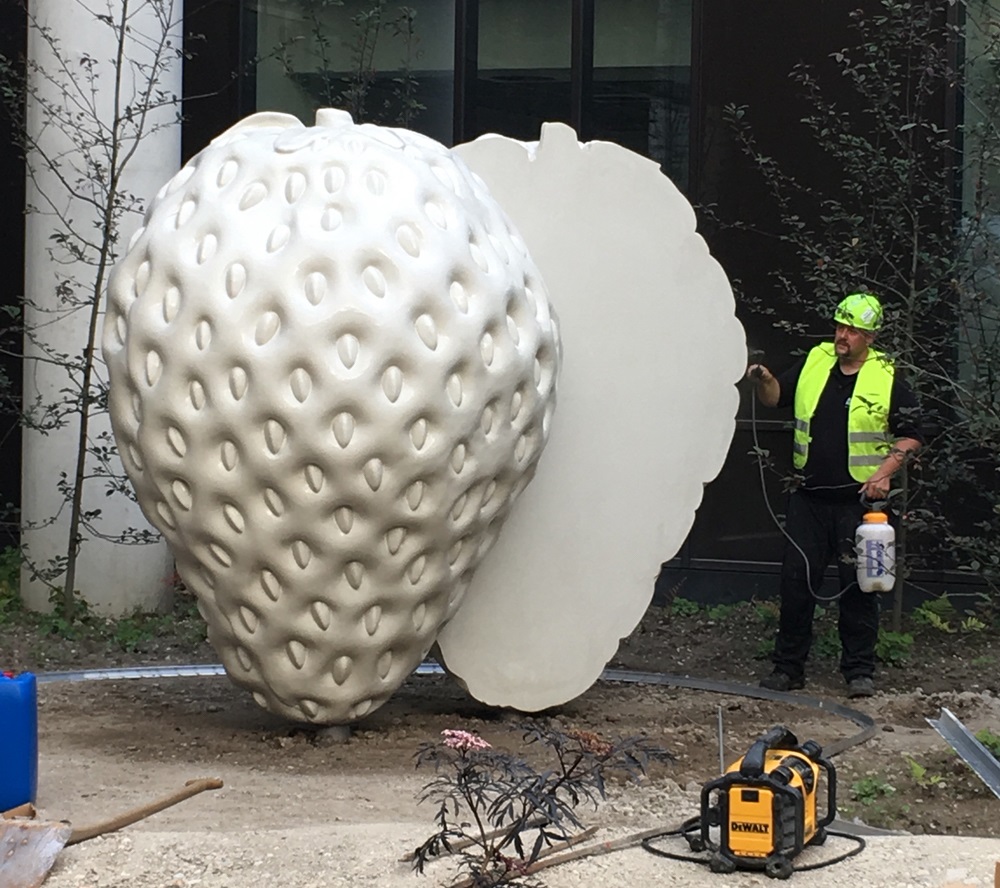

Her står det færdige fiberbeton-jordbær på sin endelige plads i Herlev hospital.

Guleroden

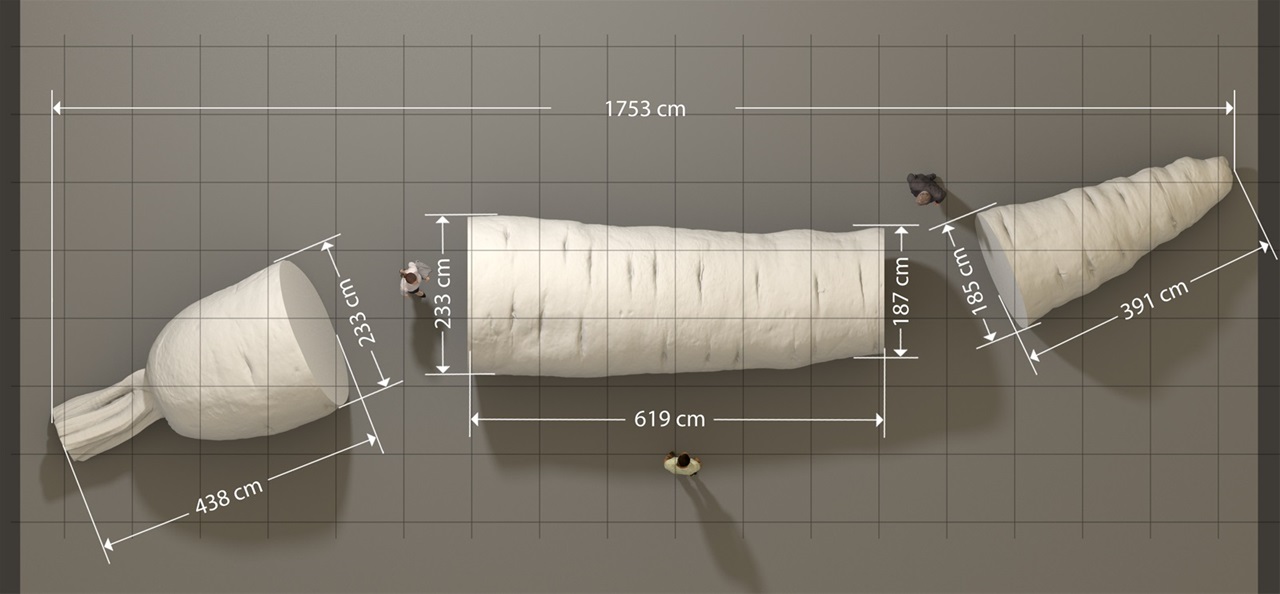

Med en længde på 17,5 meter er Guleroden den absolut største af Herlev-skulpturene. Med tre separate skulpturer - en top, en spids og et midterstykke man kan kravle igennem - også den mest komplicerede.

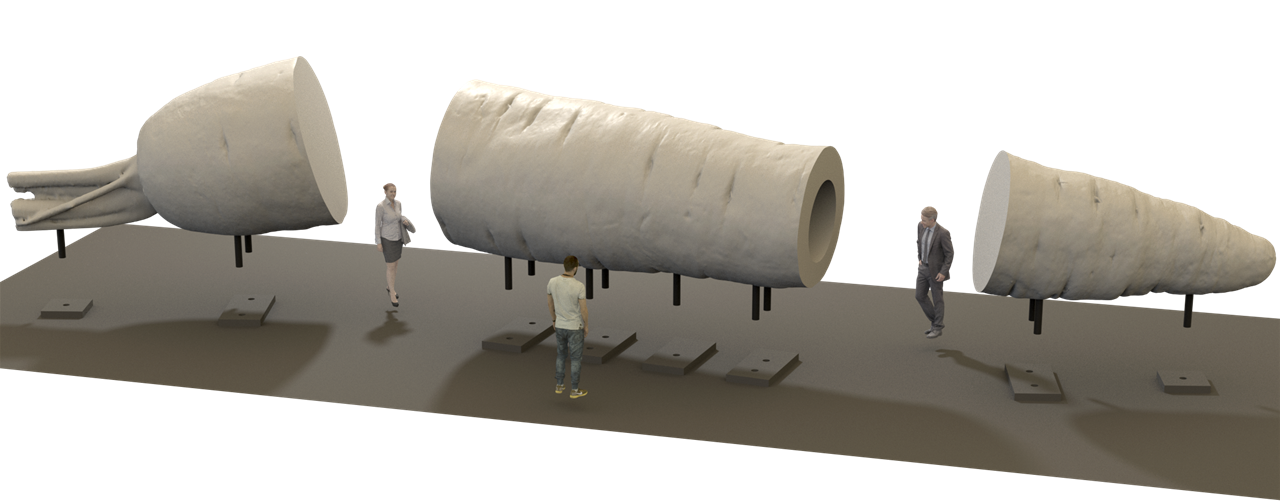

En visualisering af Gulerods-toppens flaming-forme.

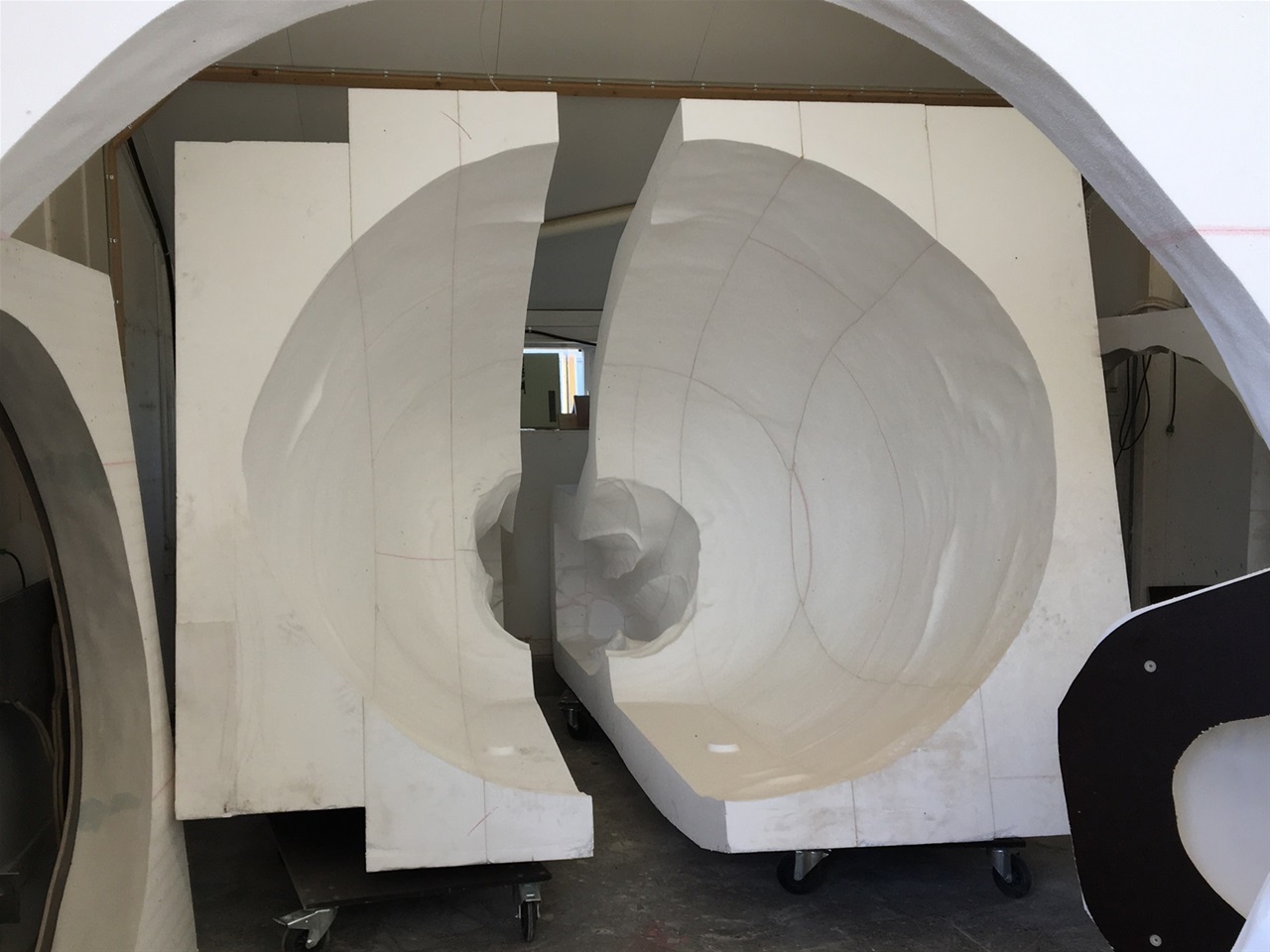

Gulerods-toppens to CNC-fræsede flamingo-forme på værkstedet.

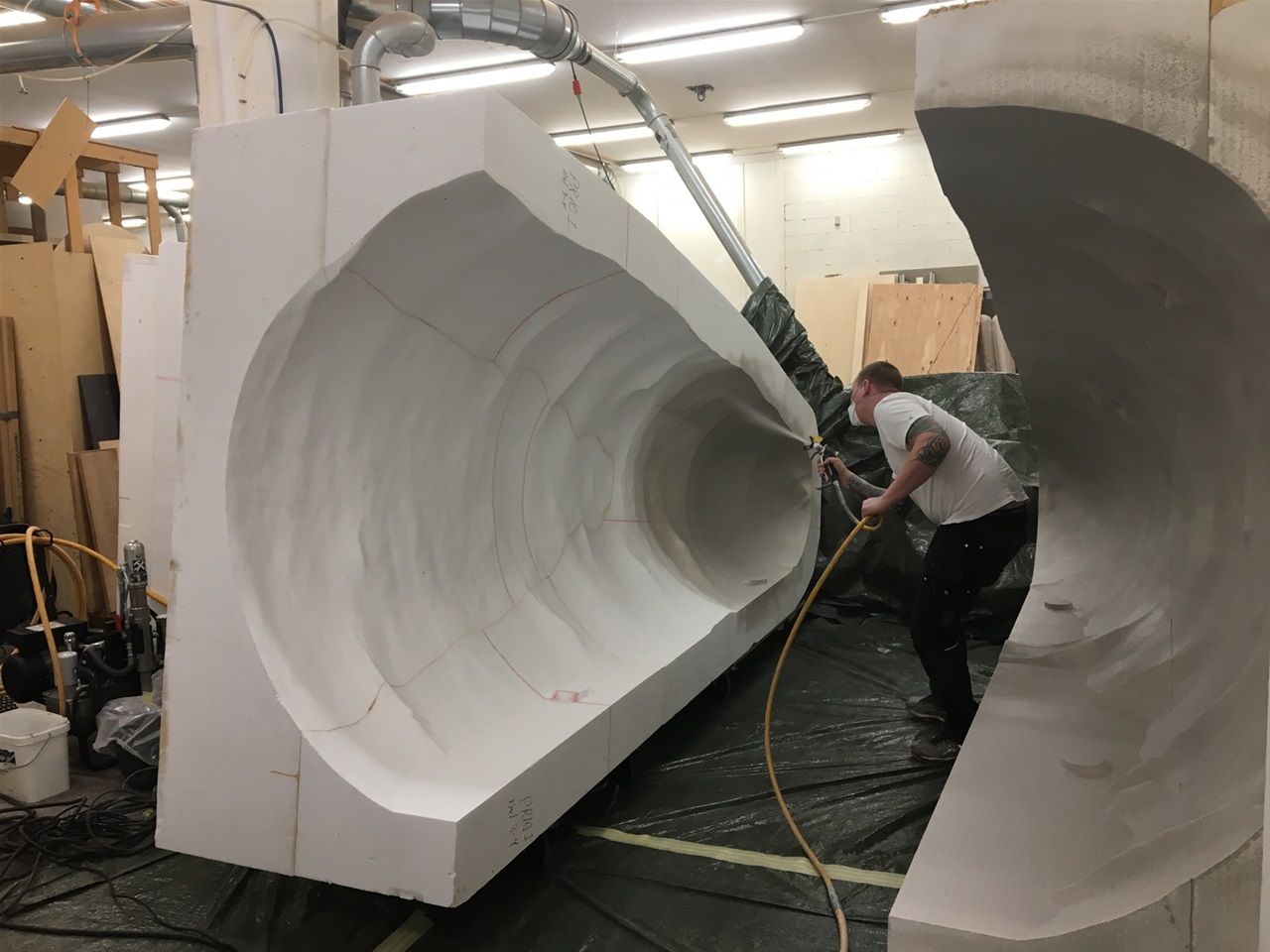

Der sprøjtes spartelmasse i en af Gulerods-spidsens flamingo-formhalvdele.

Gulerods-spidsens ene formhalvdel gjort klar til indstøbning af stål-skelettet.

En Gulerods-top-halvdel med sit indstøbte skelet i 30 mm fiberbeton.

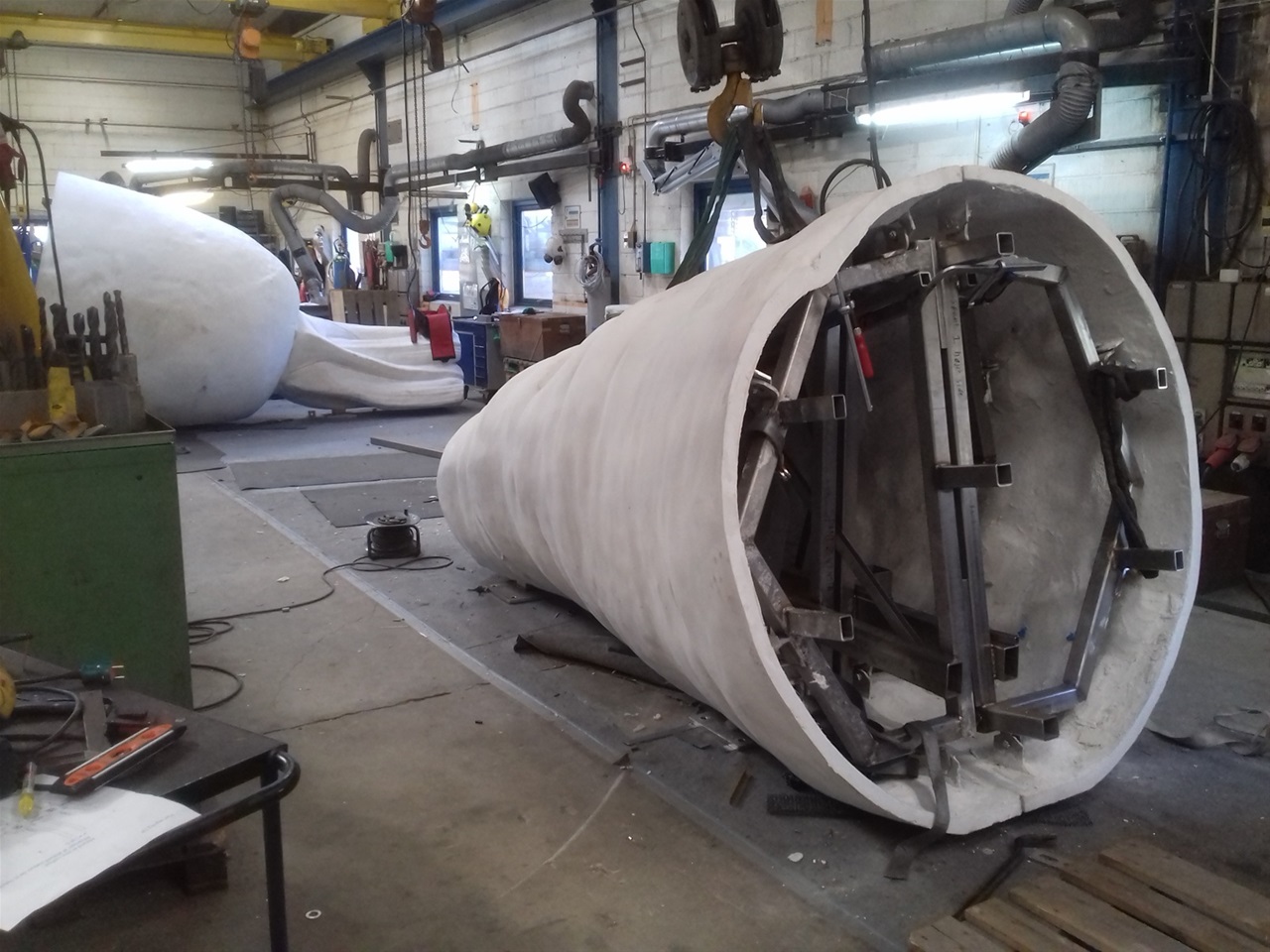

Gulerodsspidsen står samlet på Herfølge Kleinsmedie.

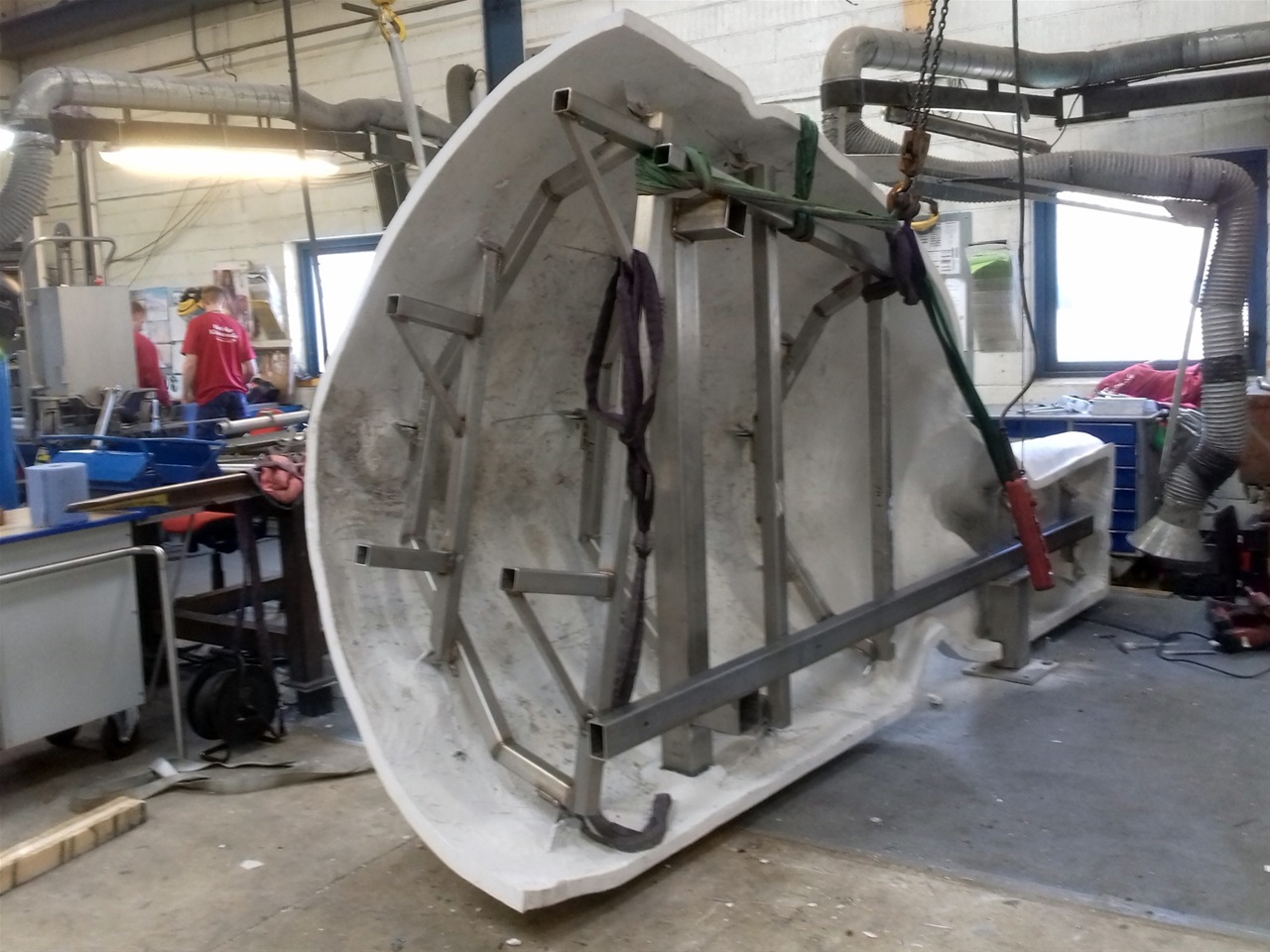

Gulerods-top halvdel med indstøbt skelet på smedeværkstedet.

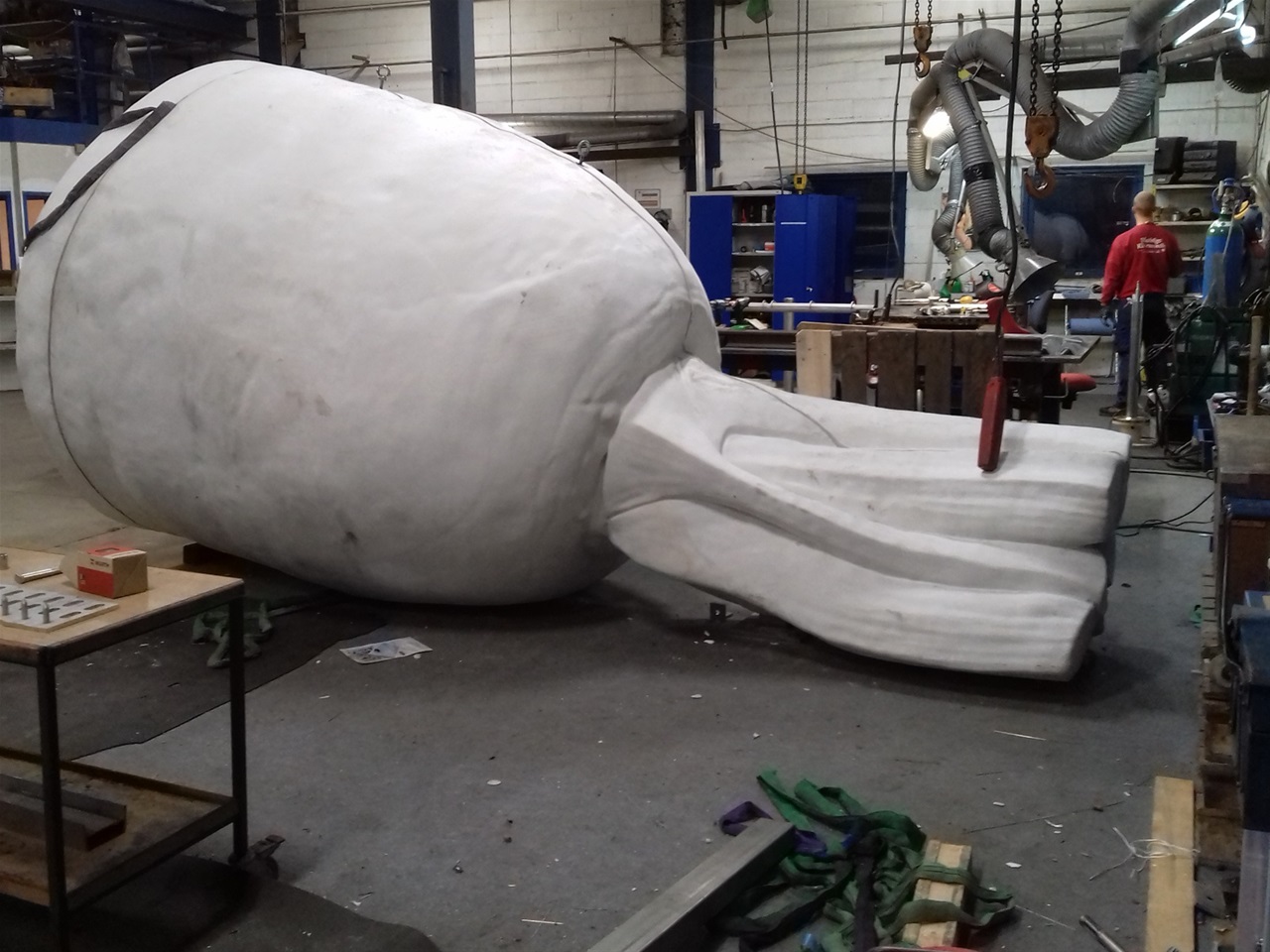

Gulerodens top er samlet og låget monteret.

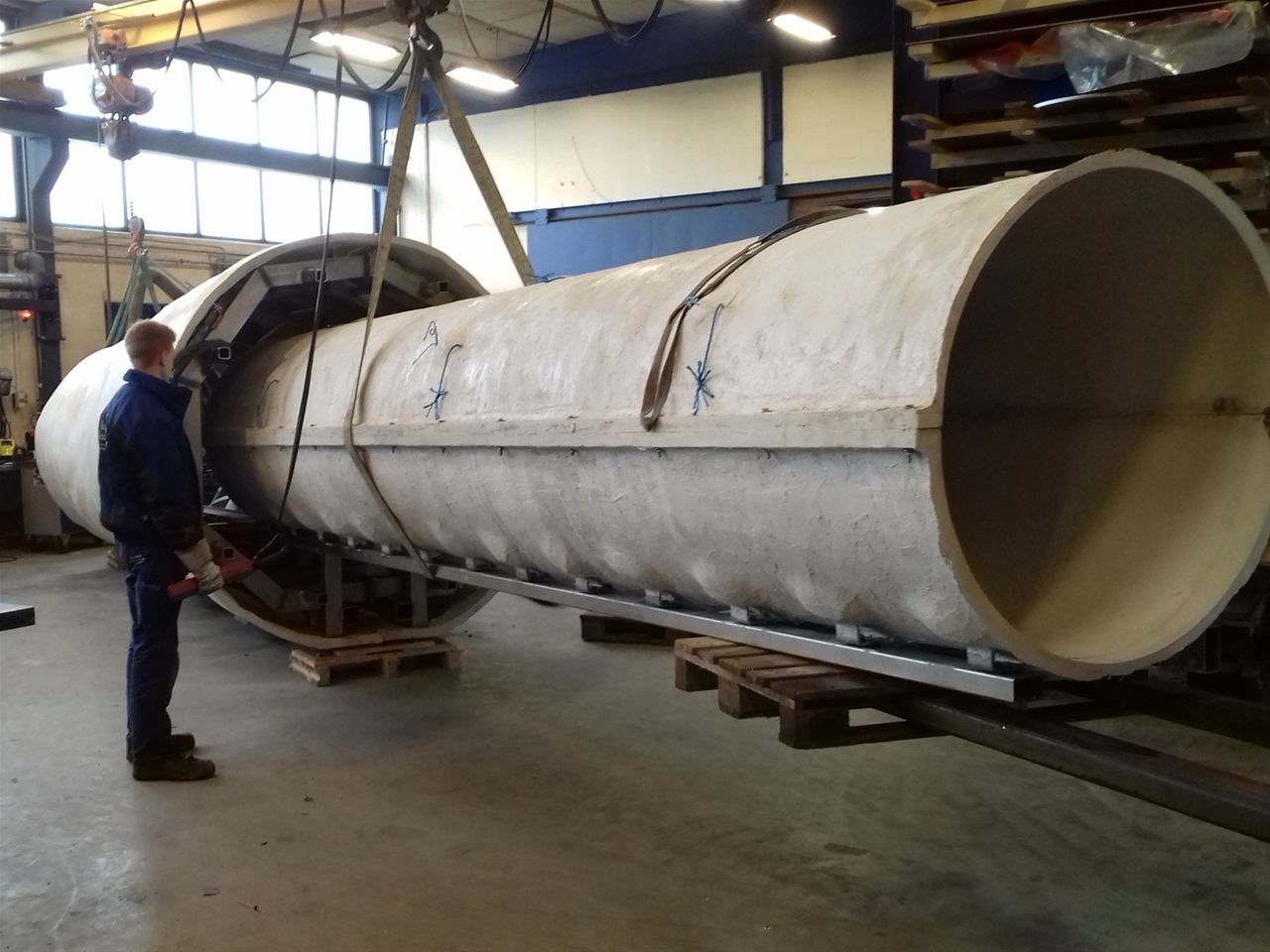

Det over 6 meter lange midterstykke lige ankommet på smedeværkstedet.

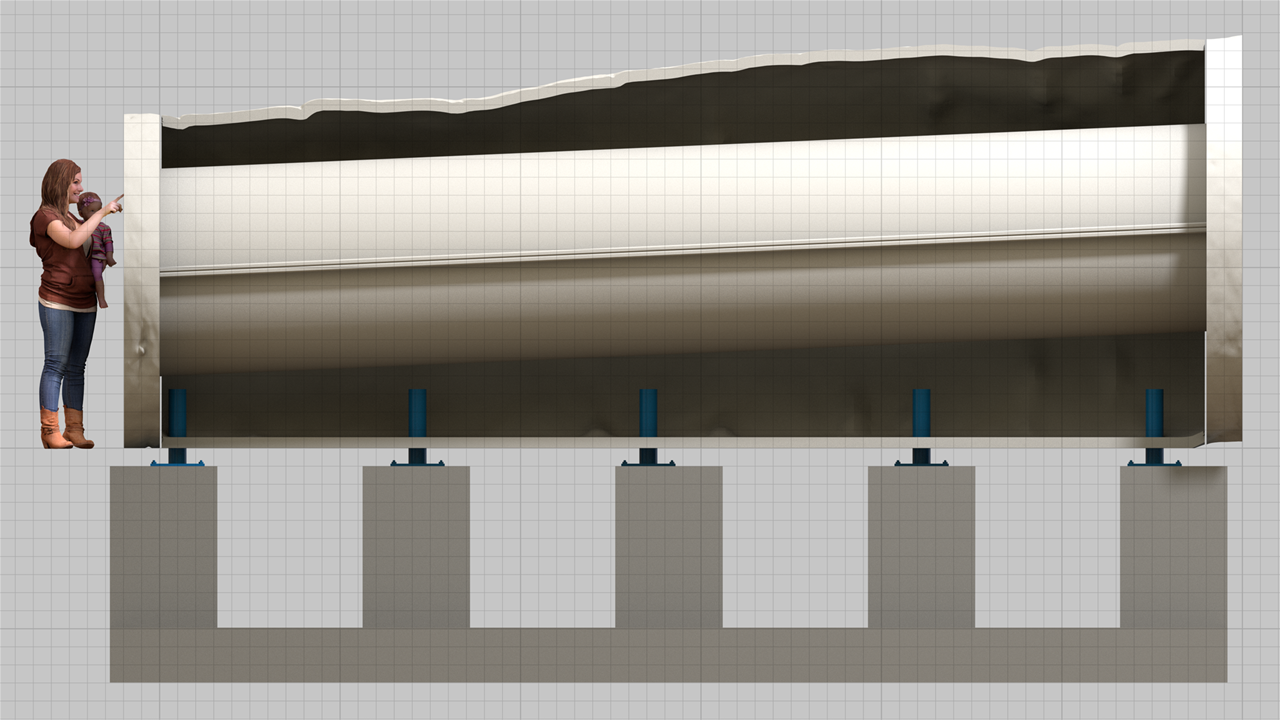

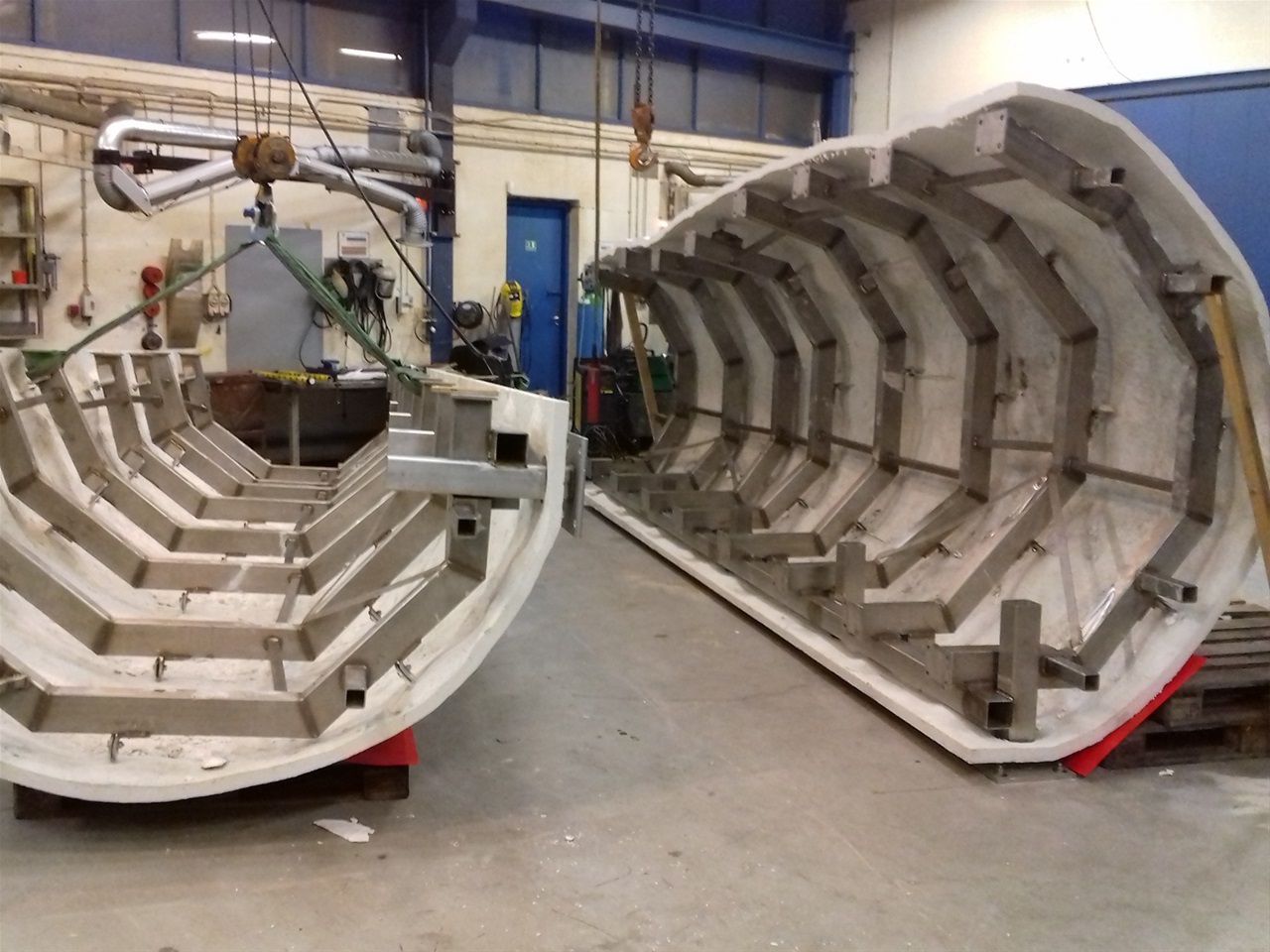

Med sit gennemkravlingsrør er midterstykket en kompliceret konstruktion.

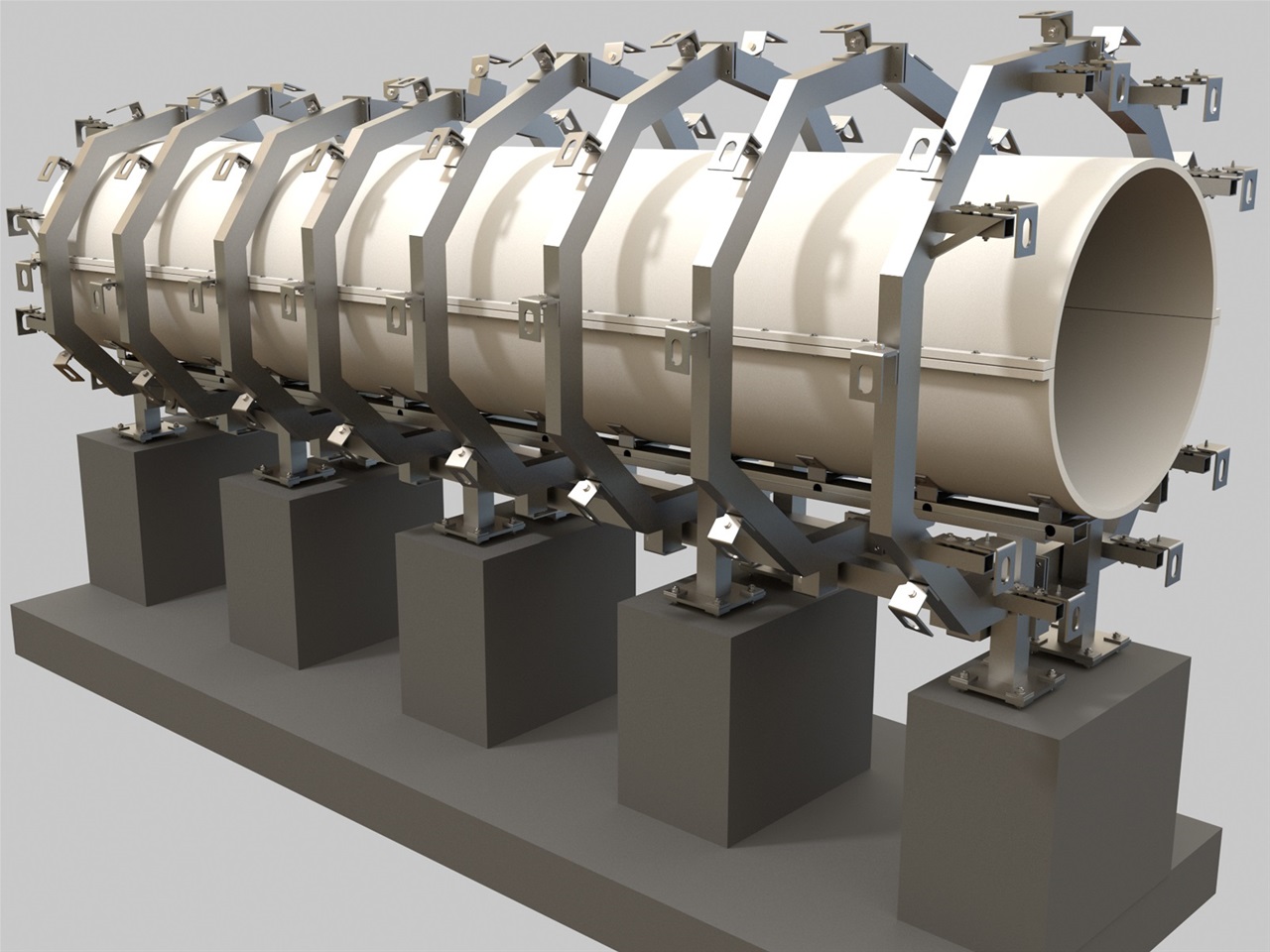

Design til midtersektionens spanter, som omslutter et gennemkravlingsrør.

Gennemkravlingsrøret køres på plads med gaffeltruck og kran.

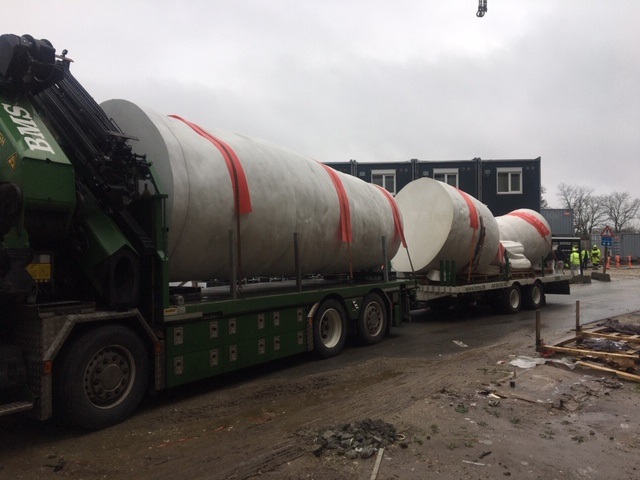

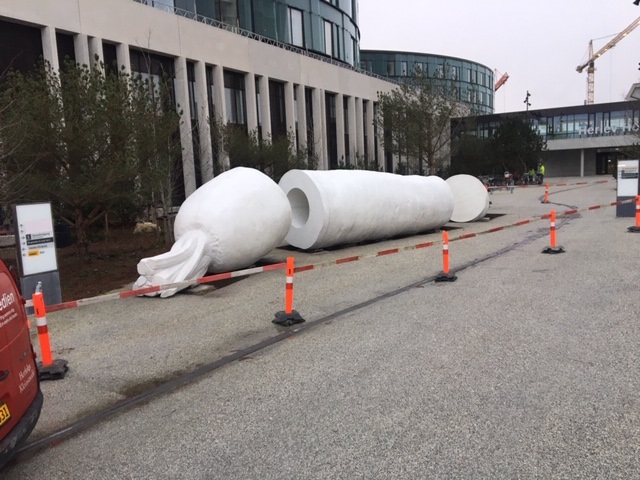

Den færdigsamlede skulptur-trio ankommer ved Herlev Hospital.

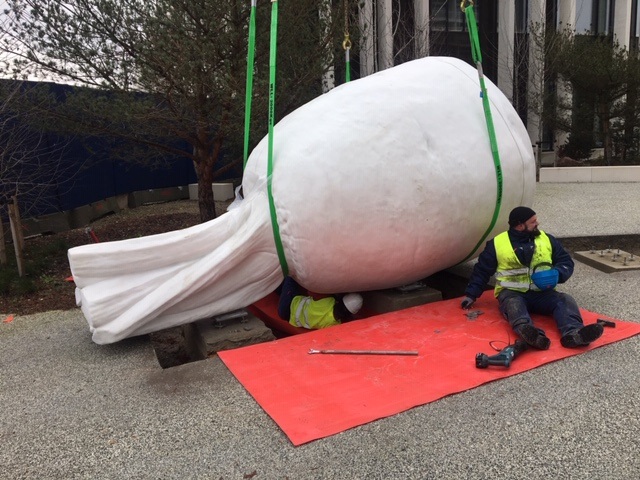

Gulerodstoppen boltes fast på fundamentet.

Gulerods-skulpturen på sin endelige plads.

Pæren

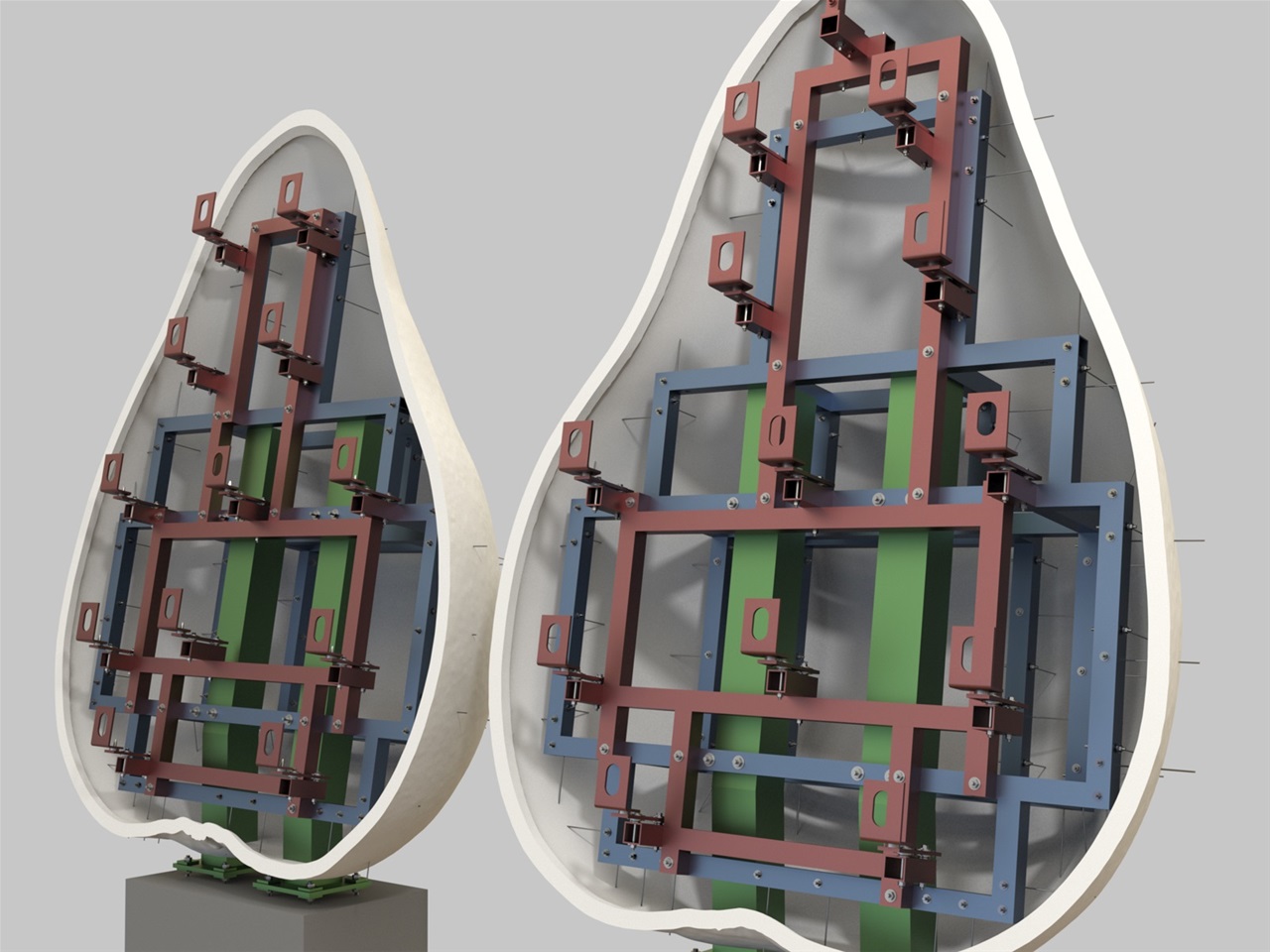

3D-design af pærens bærende stål-skelet.

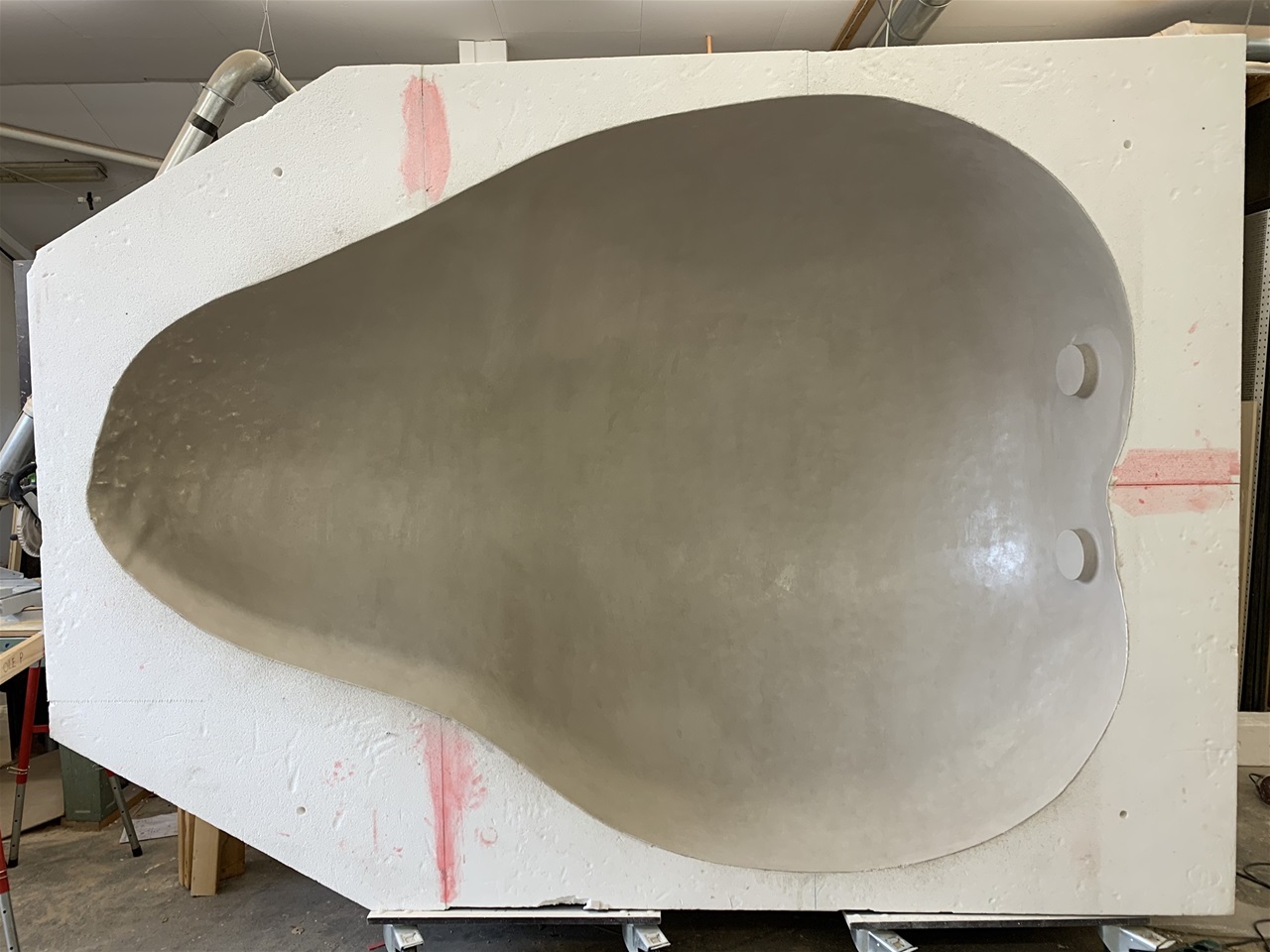

Den spartlede Flamingoform til den ene pære-halvdel.

Montering af skelettet i en af pæreformene før betonstøbning.

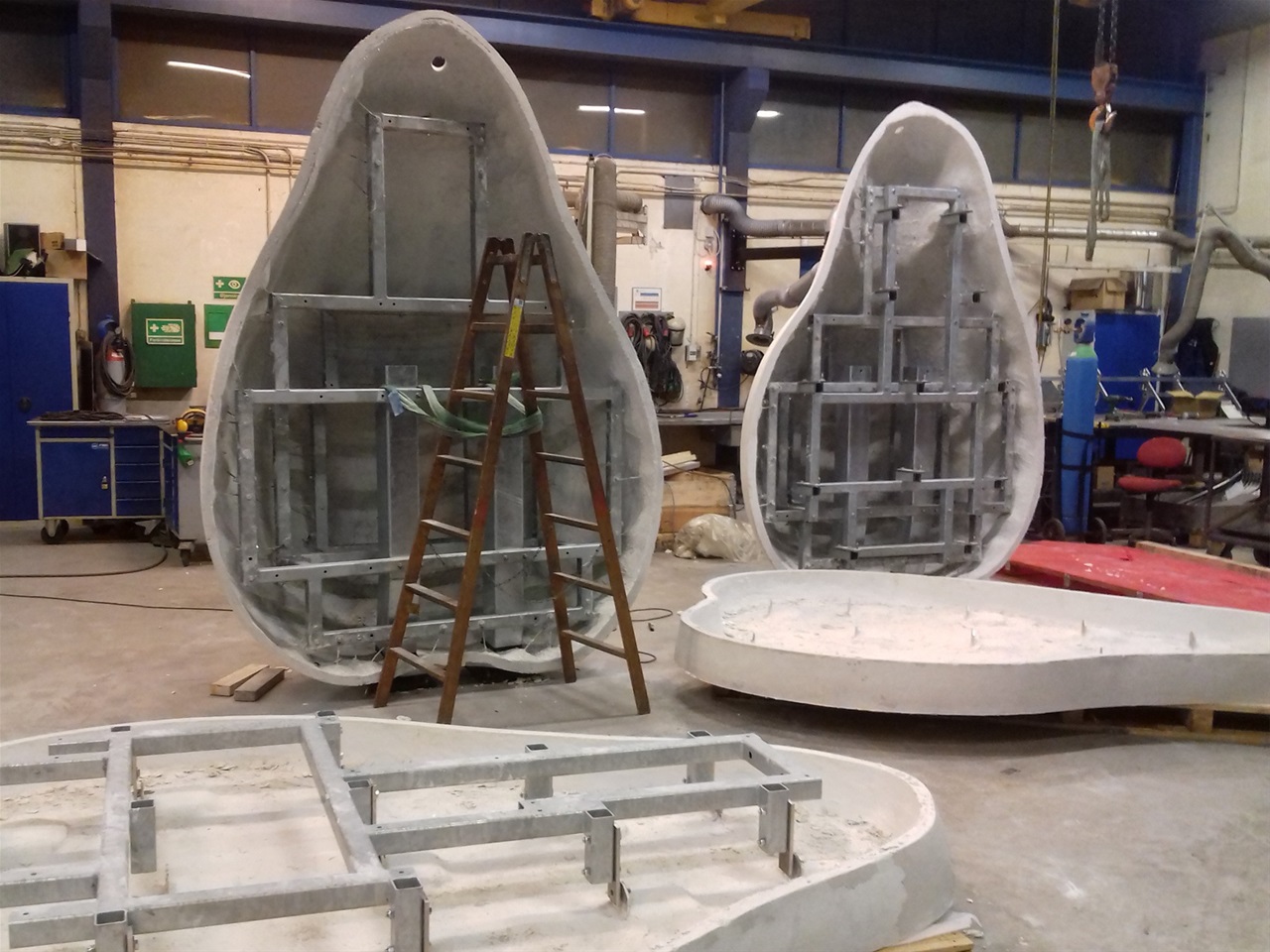

De indstøbte skeletter i pærens betonskaller på Herfølge Kleinsmedie-værksted.

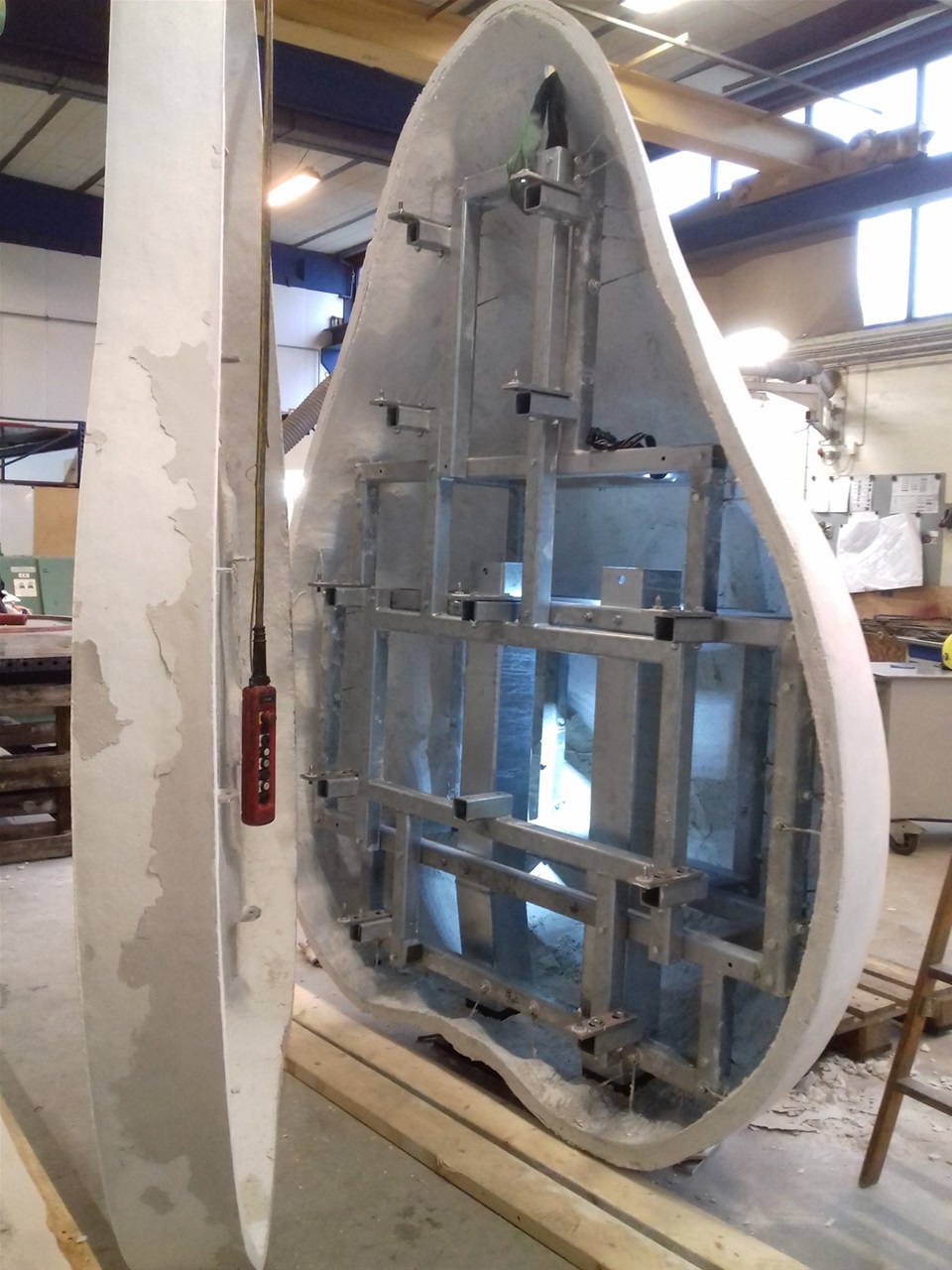

En af pære-havdelene klar til montage af front-låget.

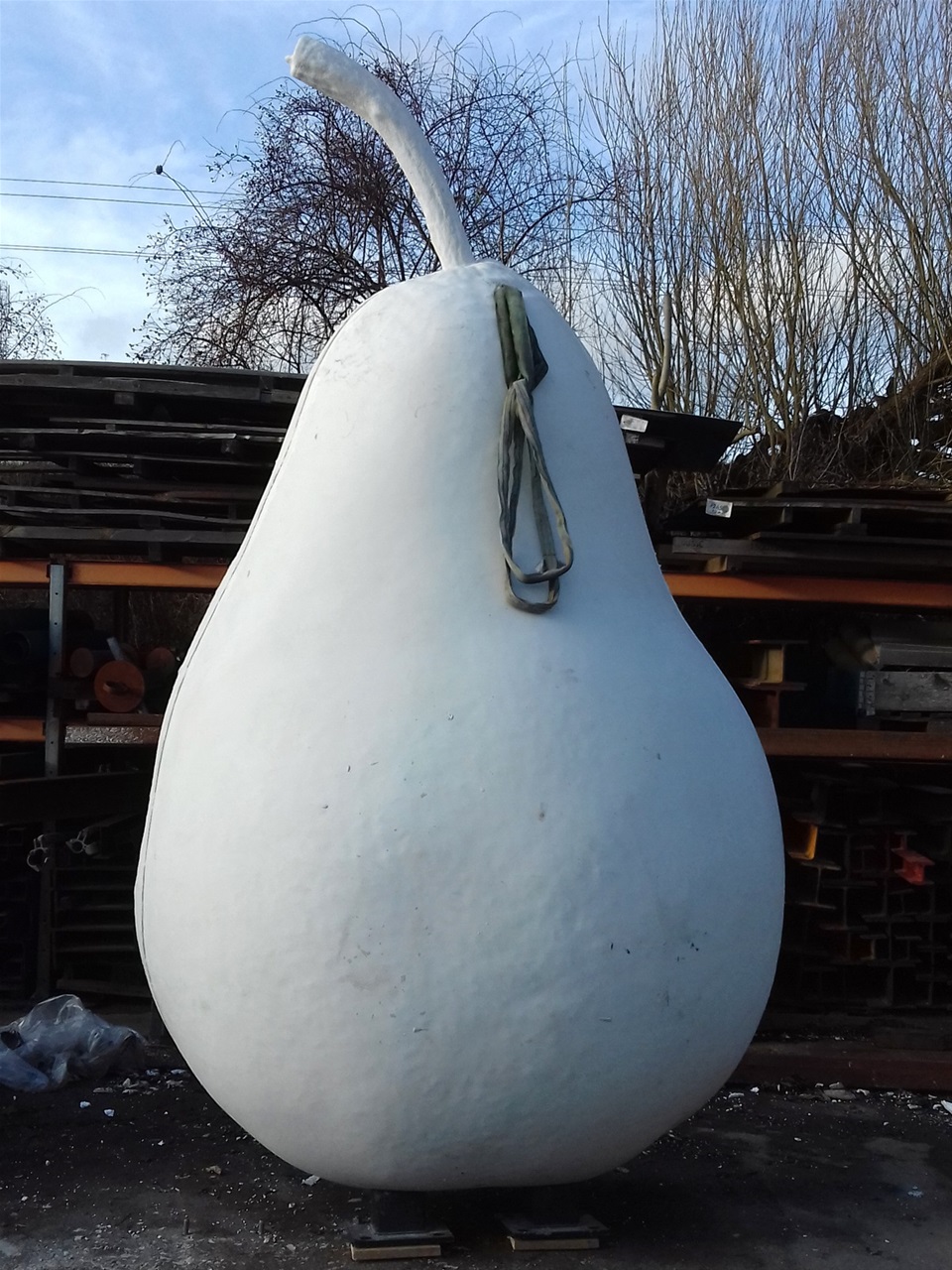

En samlet pære-halvdel midlertidigt placeret på smedeværkstedets oplagsplads.

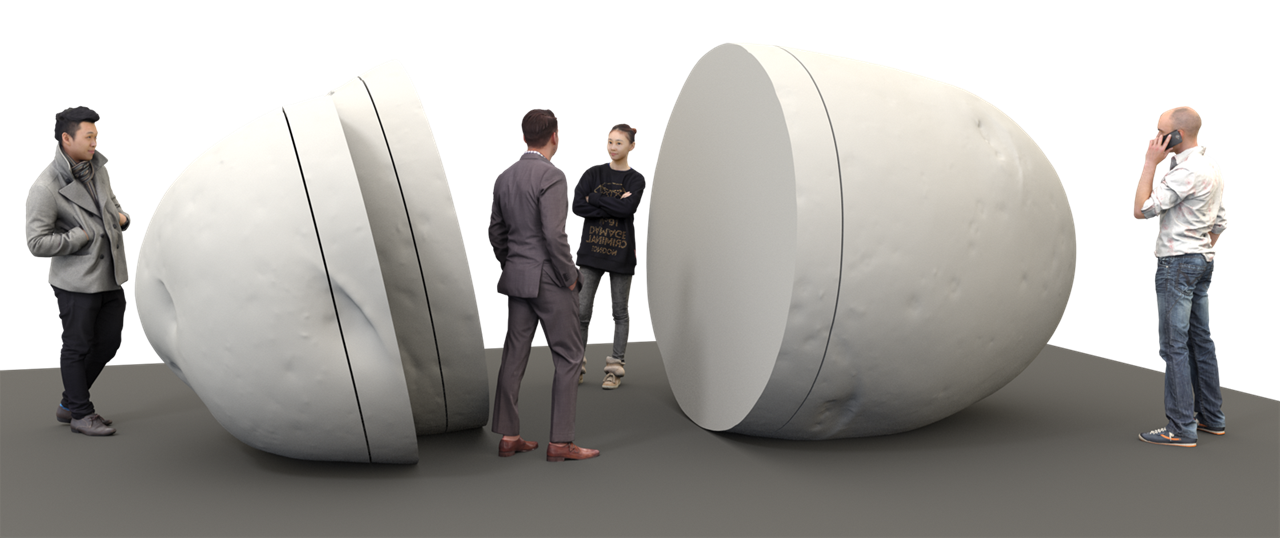

Visualiseringer af de øvrige skulpturer vi har i støbeskeen

Det skal nok blive sjovt!
